Zettingsanalyse als bruikbaarheidscontrole binnen funderingsontwerp

Verschil tussen draagkracht en vervormingsgedrag

Draagkrachtcontrole behoort hoofdzakelijk tot de uiterste grenstoestand: het vermijden van bezwijken door ponsen, afschuiven, kantelen of onvoldoende grondweerstand. Zettingsanalyse behoort hoofdzakelijk tot de bruikbaarheidsgrenstoestand: het beperken van vervormingen zodat het gebouw functioneel, waterdicht, esthetisch en schadevrij blijft.

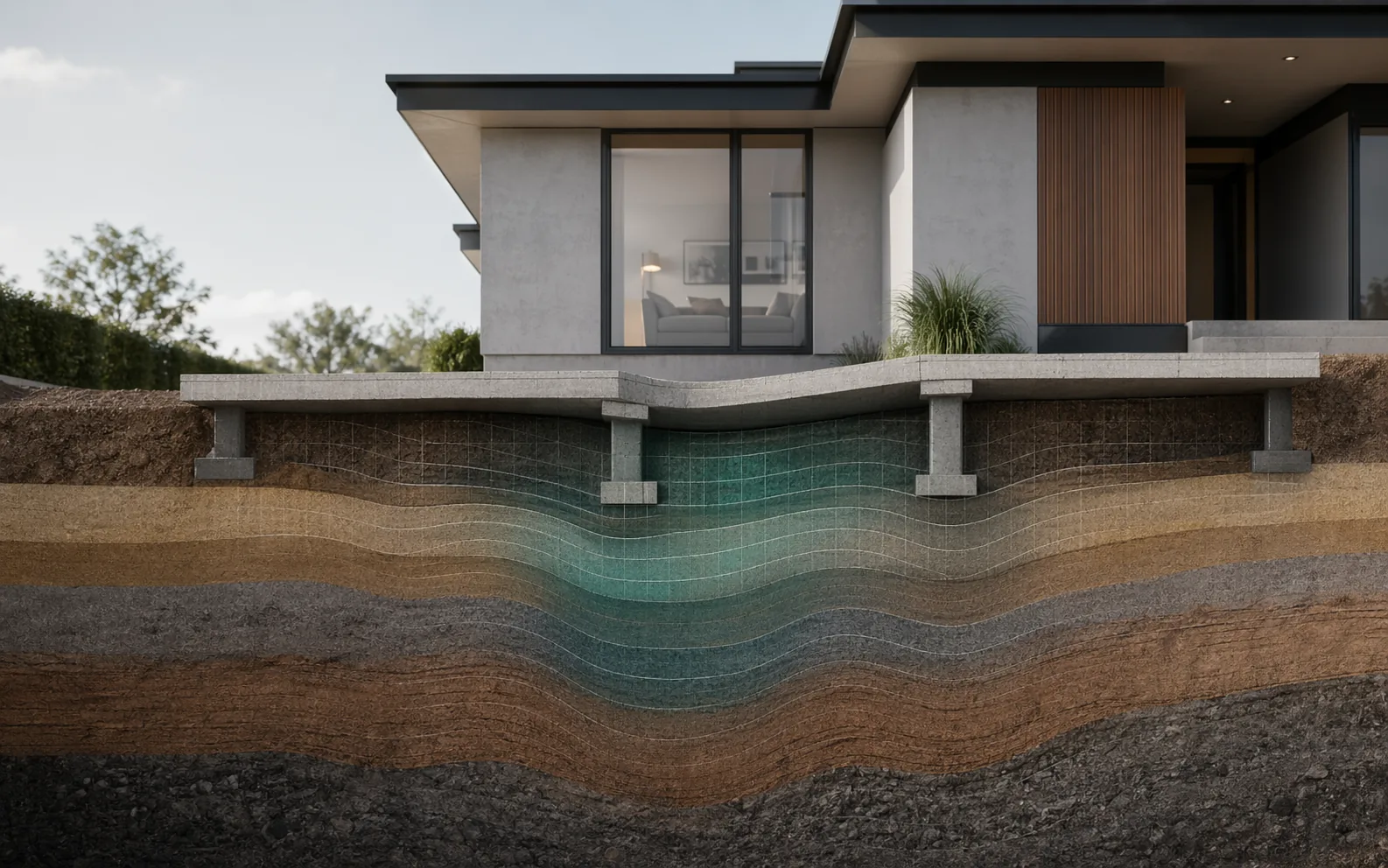

Een fundering kan voldoende draagvermogen hebben en toch slecht presteren door ongelijkmatige vervorming. Vooral woningen met stijve gevels, grote glaspartijen, betegelde afwerkingen, kelderconstructies of gemengde funderingssystemen kunnen gevoelig zijn voor kleine differentiële zettingen.

Parameters die de zettingsinschatting beheersen

Een betrouwbare zettingsanalyse vertrekt uit laagdikte, effectieve spanning, grondwaterpeil, spanningsverhoging door de fundering, samendrukbaarheidsparameters en de drainagecondities. De samendrukbaarheid van klei, leem, veen of organische lagen kan sterk verschillen van die van zandige pakketten, zelfs wanneer de draagkracht op korte termijn voldoende lijkt.

CPT(e) en CPTu helpen om laagovergangen en bodemgedrag te herkennen, maar zettingsparameters blijven correlatiegevoelig. Boringen, monstername, oedometerproeven, grondwatermetingen en ervaring met lokale formaties kunnen nodig zijn om een ontwerpwaarde verdedigbaar te maken.

• Totale zetting: verticale verplaatsing van het funderingsniveau.
• Differentiële zetting: verschil in zetting tussen punten van de constructie.
• Rotatie: relatieve helling die scheurvorming en klemmen van schrijnwerk kan veroorzaken.
• Tijdsafhankelijkheid: consolidatie en kruip kunnen schade pas na ingebruikname zichtbaar maken.

Invloed van structurele stijfheid op zettingen

Zetting is geen zuiver bodemmechanisch resultaat. Een stijve funderingsplaat spreidt lasten en reduceert lokale vervormingen, maar kan hogere interne momenten opnemen. Een systeem met stroken of poeren volgt lokale bodemvariatie sterker. Een bovenbouw met wanden en kernen kan zettingsverschillen gedeeltelijk herverdelen, maar kan ook spanningsconcentraties veroorzaken.

Daarom moet de toegelaten zetting projectspecifiek worden beoordeeld. Een getalwaarde zonder context is zwak. De vraag is welke vervorming de specifieke constructie, afwerking, aansluitingen en naburige gebouwen kunnen verdragen.

Gebruik van zettingsanalyse voor funderingskeuze

Zettingsanalyse kan aantonen dat een fundering op staal verantwoord is, maar ook dat paalfundering, grondverbetering of een stijvere funderingsplaat nodig is. Ze kan eveneens tonen waar lokale aanpassingen volstaan: een bredere strook, een koppelbalk, een funderingssprong of een wijziging in draagstructuur.

De meest economische oplossing is vaak niet de fundering met de hoogste draagkracht, maar de oplossing die draagvermogen, vervorming, uitvoering en risico in evenwicht brengt.
