1D- en 2D-FEM-modellen
Modelleer balken, kolommen, platen en wanden als een eenvoudige 3D-structuur voor eerste screening.
Structures

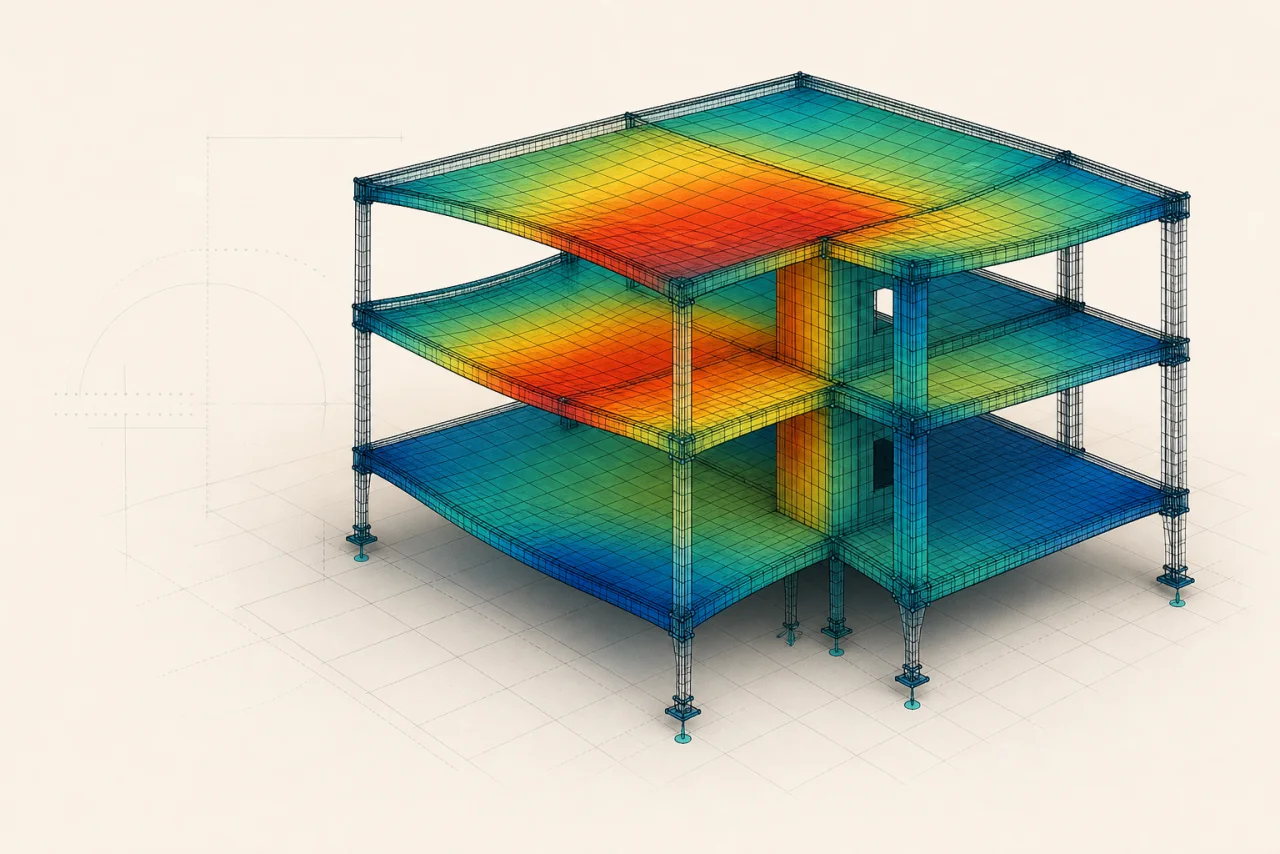

3D FEM-screening voor draagstructuren
Een 3D FEM-screeningtool in ontwikkeling voor eenvoudige 1D/2D-modellen, lastendaling, interne krachten, vervormingen en funderingsreacties.
AGPL-3.0
Lastendaling en funderingsreacties
Structures modelleert eenvoudige 3D-constructies met lijn- en plaatelementen. De nadruk ligt op lastendaling, funderingsreacties, vervormingscontrole en vergelijking van structurele varianten. De berekende reacties kunnen als invoercontext of controlebasis worden gebruikt bij geotechnische verkenning in de GEO-app.
Status
De FEM-kern, 1D/2D-elementen, lastendaling, funderingsreacties, Winkler-/Pasternak-modellen en Eurocode-belastingscombinaties zijn bruikbaar. Wapeningsdetaillering en bijhorende materiaalchecks worden momenteel uitgewerkt.
Interne krachten en vervormingen
Bepaal momenten, dwarskrachten, normaalkrachten en vervormingen. Deze resultaten vormen een invoerbasis voor wapeningsdetaillering; de detaillering zelf is nog in ontwikkeling.
Platen en balken op elastische ondergrond
Screen platen en balken met Winkler- en Pasternak-modellen. Gebruik steunpuntsreacties en resultanten voor een eerste lastendaling richting fundering.
Belastingen en combinaties
Gebruik Eurocode-belastingscombinaties voor consistente vergelijking van structurele varianten in de screeningsfase.
Screening tool
Van structuur naar ondergrond
Gebruik Structures om krachtsafdracht en funderingsreacties vroeg zichtbaar te maken. Die resultaten kunnen vervolgens als context worden meegenomen in de GEO-app. De toepassing is in ontwikkeling; de sterkste toepassing zit in het vergelijken van structurele varianten wanneer keuzes nog open liggen.
