Verbindingen ontwerpen: vaak maatgevend, vaak onderschat

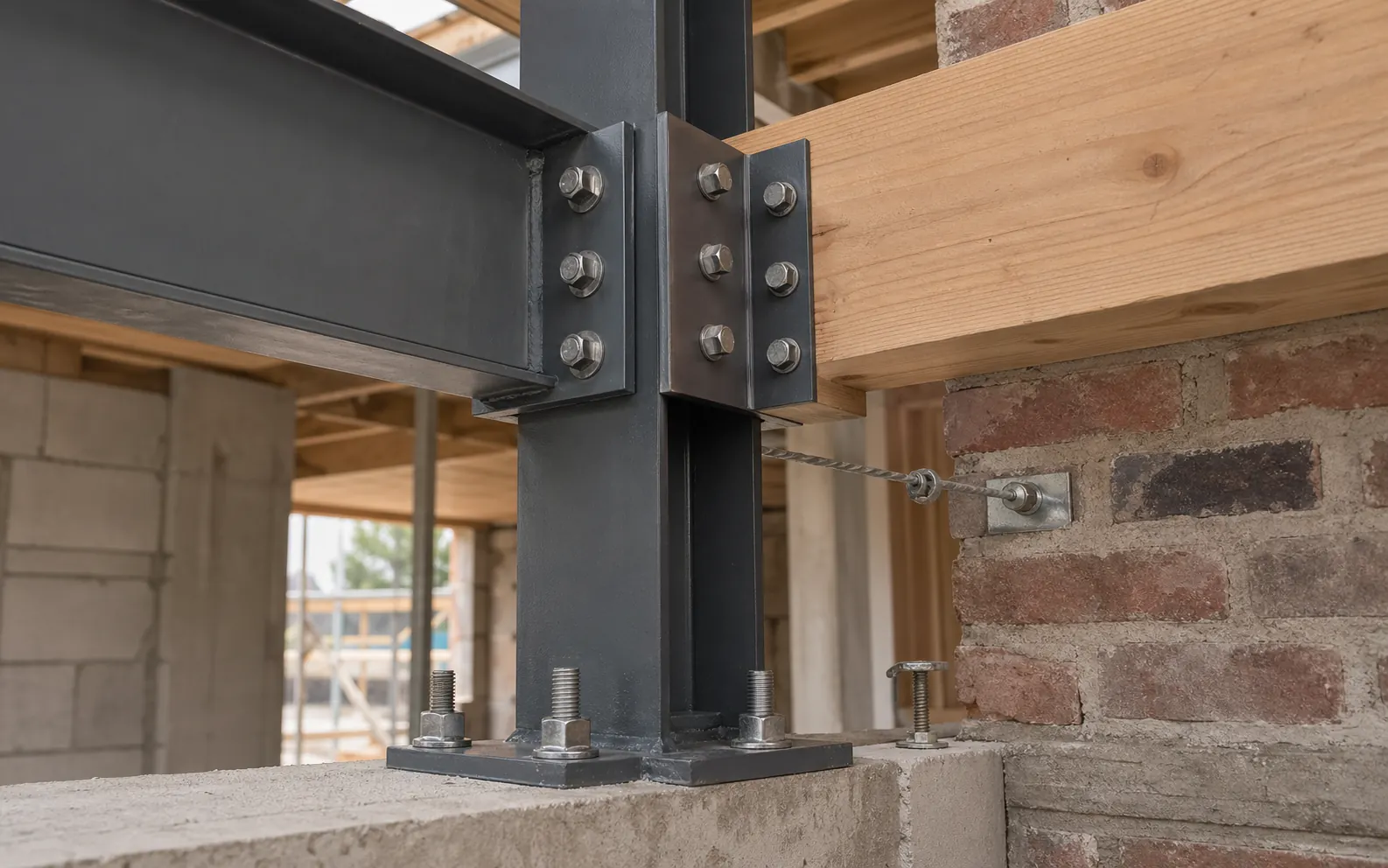

De verbinding als bepalend systeem

Veel constructiefaalwijzen ontstaan niet in het profiel zelf, maar in de verbinding. Boutbreuk, scheur in lasdoorsnede, splijten van houten ledematen of uittrekken van een muurplug kunnen optreden bij belastingen veel kleiner dan de capaciteit van het hoofdelement. Een ontwerp dat alleen het hoofdelement controleert, is onvolledig.

Eurocode 0 koppelt veiligheid aan een sluitende draagweg. De verbinding maakt die draagweg fysiek; ze moet daarom in dezelfde detailgraad worden ontworpen als het draagprofiel.

Staalverbindingen volgens NBN EN 1993-1-8

NBN EN 1993-1-8 behandelt verbindingen met bouten, lassen, kopplaten, hoekstukken, geboute en gelaste momentverbindingen, en vakwerken. De norm legt categorieën voor boutverbindingen vast (A, B, C voor afschuiving; D, E voor trek), faalmechanismen (afschuiving, contactdruk, blokuittrekking, doorponsen) en regels voor las-effectieve secties.

Bovendien classificeert EC3-1-8 verbindingen op stijfheid (scharnier, halfstijf, inklemmend) en sterkte (ten opzichte van het verbonden profiel). Die classificatie heeft direct gevolg op het ontwerp van het globaal raamwerk; een halfstijve verbinding genereert momenten die anders niet bestaan.

Houtverbindingen volgens Eurocode 5 §8

EC5 §8 levert berekeningsregels voor mechanische verbindingen via Johansen-modellen, met onderscheid tussen plooi van bevestigers, druk in het hout en plastische modes. Karakteristieke parameters zijn diameter, plaatsing, randafstand, vezelhoek en wrijvingsbijdrage.

Geboute, geschroefde, geboutdoweld en gelaste verbindingen moeten ook gecontroleerd worden op splijten van het hout, blokuittrekking en duurzaamheid in functie van klimaatklasse. Voor CLT bestaan specifieke schroefverbindingen die hoge sterktes en stijfheden combineren.

• Houd voldoende randafstanden en tussenafstanden om splijten te vermijden.
• Controleer trekevenwicht in afhangende bevestigers (uittrekking).
• Beperk excentriciteiten in dwarskracht- en momentverbindingen.
• Beoordeel het effect van vocht en kruip op de stijfheid van de verbinding.

Metselwerkverbindingen en spouwankers

In metselwerk zijn de verbindingen diffuser: mortelvoegen, ringankers, spouwankers, bouwknopen en oplegdetails. Eurocode 6 (NBN EN 1996) bepaalt de regels, maar de praktijk wordt sterk gestuurd door uitvoering. Buildwise wijst op het belang van stabiliteitsdetails bij dragend metselwerk en puntgevels.

Spouwankers verbinden binnen- en buitenspouwbladen en moeten passend voor het project worden gekozen op corrosieklasse, type en aantal per oppervlakte-eenheid. Onderschatten van deze schijnbare details leidt tot stabiliteitsverlies bij wind, vooral bij hoge of slanke gevels.

Uitvoeringskwaliteit volgens NBN EN 1090

NBN EN 1090 legt voor staalconstructies uitvoeringsklassen vast (EXC1 tot EXC4). Hogere klassen vragen strengere las- en boutuitvoering, gecertificeerde lassers en formele controleregimes. Voor structurele verbindingen die maatgevend zijn voor robuustheid of brandweerstand mag de uitvoeringsklasse niet impliciet blijven.

Een lasontwerp op papier dat in praktijk niet bereikbaar of niet inspecteerbaar is, levert geen reële capaciteit. Het ontwerp van verbindingen moet daarom rekening houden met montagevolgorde, toleranties en latere inspectie.
