Uitkragingen ontwerpen: balkons, luifels en dakranden zonder verborgen risico

Krachtswerking in een uitkraging

Een uitkraging is een statisch determinerend systeem met maximaal moment en dwarskracht aan de inklemming en grote vervormingen aan het uiteinde. Het buigend moment varieert kwadratisch met de uitkraglengte, de dwarskracht lineair en de doorbuiging met de vierde macht. Kleine geometrische wijzigingen leiden dus tot grote effecten.

Eurocode 0 vraagt expliciet de bruikbaarheidsgrenstoestand voor doorbuiging te controleren. Voor uitkragingen geldt typisch L/250 voor uiteinde-doorbuiging onder quasi-permanente combinatie, maar architecturale en bouwfysische randvoorwaarden kunnen strengere grenzen opleggen.

Doorbuiging op lange termijn: kruip en relaxatie

Beton vertoont kruip die de doorbuiging in de tijd kan verdrievoudigen. Eurocode 2 levert de berekeningsmethode via de creep coefficient φ(t,t0). Voor een uitkraging in beton kan de finale doorbuiging veel groter zijn dan de waarde bij ontkisting; dat moet bij ontwerp van afwerking en valdetails worden aanvaard.

Hout vertoont gelijkaardige effecten via de kdef-factor van Eurocode 5. Een houten luifel die op korte termijn voldoet, kan na een paar jaar zichtbare doorhang vertonen. Voor staal blijft kruip beperkt, maar relaxatie kan optreden bij hoge spanningsconcentraties of hoge temperaturen.

Koudebrug en thermische scheidingen

Een betonnen of stalen uitkraging die de gevel doorbreekt, vormt een aanzienlijke koudebrug. EPB-eisen, condensatierisico en oppervlaktetemperatuur in de aansluiting moeten worden beoordeeld. Een ongeïsoleerd doorlopend balkon kan de gemiddelde U-waarde van een gevelvlak gevoelig verslechteren.

Thermisch onderbroken oplegelementen (Schöck-type Isokorf en gelijkaardige) bestaan voor exact dit doel. Ze leveren een gedeeltelijke scheiding met gedefinieerde sterkte en stijfheid. De ontwerper moet een product kiezen dat past bij berekende moment, dwarskracht en doorbuigingseis, niet enkel bij geometrie.

• Bereken het krachtenveld op de aansluitlijn voordat een product wordt gekozen.
• Verifieer dat het thermisch onderbroken element de stijfheid benadert die in het rekenmodel is verondersteld.
• Beoordeel condensatie- en schimmelrisico aan de binnenzijde.
• Documenteer welke vervorming op welk moment toelaatbaar is.

Waterdichting en aansluitdetails

Een uitkraging is buitenruimte; ze moet worden gedicht tegen regen, sneeuw en stagnerend water. Het detail combineert dakdichting (vaak EPDM of bitumen), opstanden, waterkering, isolatie en afwerking. Een fout in dit detail leidt zelden tot directe instorting, maar wel tot lekkage, blijvende schade en aansprakelijkheidsdiscussie.

De afwatering moet vroeg in het structurele ontwerp worden ingepast: voldoende afschot, plaatsing van afvoerpunten en zekerheid dat ze niet in de loop van de uitvoering worden verplaatst. Een nadenklemmend detail in plan kan op de werf onuitvoerbaar zijn als trapsgewijze maten niet kloppen.

Tijdelijke ondersteuning en uitvoeringsvolgorde

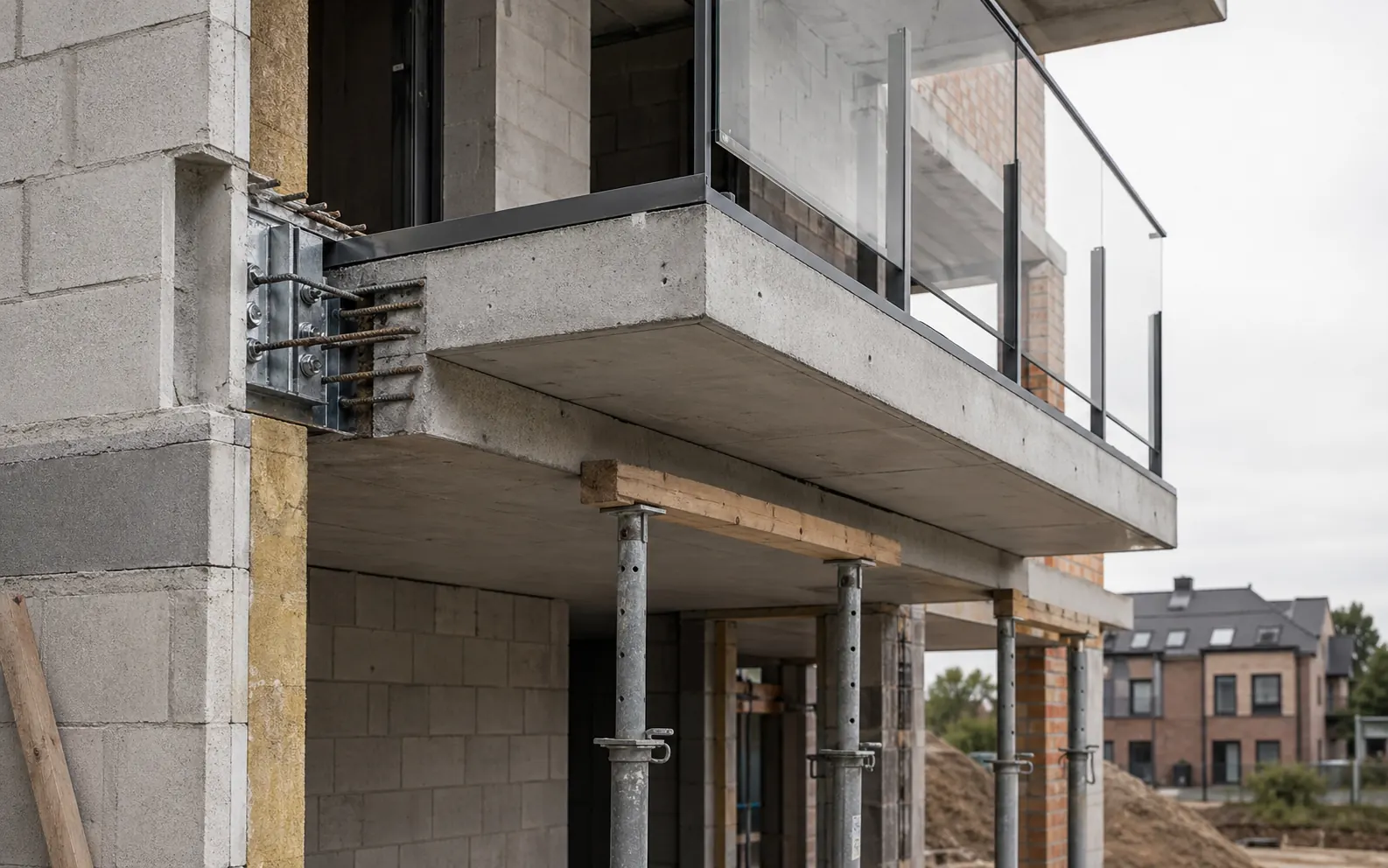

Een uitkraging is doorgaans pas effectief wanneer de aansluitconstructie volledig is uitgehard of gemonteerd. Tijdelijke ondersteuning moet de uitkraging dragen tot de definitieve verbinding capaciteit heeft, en mag niet vroegtijdig worden weggenomen.

Vooral bij prefab-uitkragingen of optoppingen met balkons is de uitvoeringsvolgorde een eigen ontwerpvraagstuk. De stabiliteitsingenieur moet aangeven wanneer welke ondersteuning mag verdwijnen, en wat de aanvaardbare doorbuiging op dat moment is.
