Trillingscomfort van vloeren: een bruikbaarheidscriterium dat sterkte niet vervangt

Trillingen als afzonderlijke bruikbaarheidsgrenstoestand

Eurocode 0 onderscheidt sterkte en bruikbaarheid. Doorbuiging onder permanente belasting wordt traditioneel gecontroleerd, maar trillingsrespons onder dynamische belasting valt vaak buiten standaardcontroles. Voor slanke vloeren in staal, hout, CLT of dunne beton kan dat tot ontevredenheid leiden, ook wanneer alle sterkte- en doorbuigingseisen vervuld zijn.

Eurocode 5 (NBN EN 1995-1-1) §7.3 stelt expliciete criteria voor trillingen van houten vloeren, met een bovengrens op de doorbuiging onder een eenheidslast en een aanbevolen ondergrens van 8 Hz voor de eigenfrequentie. Voor andere materialen wordt vaak teruggegrepen naar ISO 10137 of de RFCS HiVoSS-gids.

Massa, stijfheid en demping bepalen de respons

De eigenfrequentie van een vloer hangt af van massa per oppervlakte-eenheid en buigstijfheid. Een lichte, slanke vloer heeft typisch een lagere of vergelijkbare frequentie als een zwaardere, stijvere vloer, maar reageert sterker op stappen omdat de excitatie nauwer aansluit bij de eigentrilling.

Demping is even belangrijk maar minder voorspelbaar. Een betonvloer met massa kan toch oncomfortabel zijn als ze weinig demping heeft, terwijl een vloer met scheidingswanden, plafonds en afwerking soms aanzienlijk meer demping vertoont. Realistische dempingswaarden moeten worden gekozen, niet generiek aangenomen.

• Bepaal eigenfrequentie en moduulvorm voor het meest waarschijnlijke gebruikspatroon.
• Hanteer realistische dempingswaarden in functie van afwerking en gebruik.
• Beoordeel zowel resonante als transiënte respons.
• Onderscheid woon-, kantoor-, sport- en gezondheidszorgvloeren in de criteria.

Aanvaardingscriteria: ISO 10137, HiVoSS en EC5

ISO 10137 levert algemene basiscurves voor menselijke gevoeligheid voor verticale en horizontale trillingen, met multiplicatoren voor verschillende ruimtegebruiken. De HiVoSS-gids vertaalt dit naar een praktische OS-RMS90-classificatie met klassen A tot F en aanbevolen acceptatieklassen per ruimtegebruik.

Voor houten vloeren biedt EC5 §7.3 een specifieke aanpak met eenheidslastdoorbuiging en frequentiegrens. De combinatie van deze documenten dekt de meeste gangbare residentiële en commerciële vloersystemen.

Effectieve maatregelen wanneer comfort tekortschiet

Vloer- of balkdiepte vergroten verhoogt stijfheid en daarmee eigenfrequentie. Massa toevoegen verlaagt de respons-amplitude. Verbinding met dwarsdragers, een doorlopende plaat of een composiet samenwerking met een ondervloer reduceert vrijliggende lengtes en moduulvormen die voor trillingen vatbaar zijn.

Wanneer architecturaal slank gewenst is, kan een hybride oplossing zoals een staal-betonvloer (Eurocode 4) of een CLT-betoncomposiet zinvol zijn. Demping toevoegen via afwerking, plafonds of zelfs gestemde dempingssystemen blijft een geldige optie wanneer geometrie vastligt.

Communiceren over trillingscomfort

Trillingen worden subjectief beleefd. Een ontwerp moet daarom niet enkel een rekenkundige drempel halen, maar ook de bouwheer expliciet informeren over de gekozen acceptatieklasse en de implicaties ervan. Dat voorkomt dat een technisch correct ontwerp toch tot ontevredenheid leidt na ingebruikname.

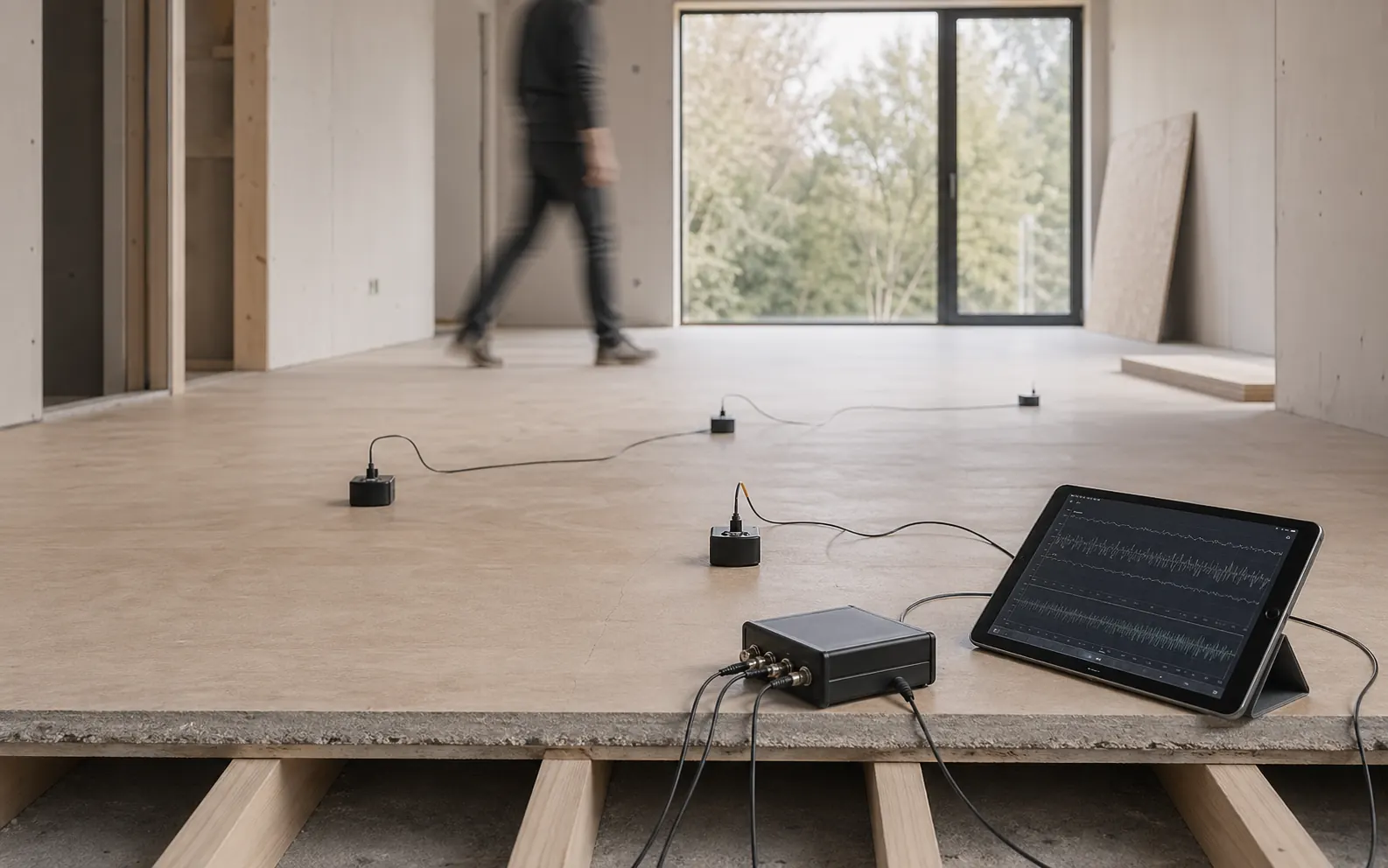

In renovaties of bij hergebruik van bestaande vloeren is meten vaak goedkoper dan modelleren. Een korte in-situ meting kan aantonen of een bestaande vloer geschikt is voor het nieuwe gebruik of net moet worden versterkt.
