Structurele engineering van architecturale details met beperkte toleranties en vervormingen

Architecturaal detail als lokale draagweg

Architecturale details worden vaak besproken in termen van uitzicht: dunne dakrand, vlak plafond, verborgen latei, zwevende trap, groot raam of doorlopende gevel. Constructief is elk detail een lokale draagweg. Het brengt krachten van het zichtbare element naar een steun, en doet dat met beperkte vervorming, voldoende duurzaamheid en uitvoerbare toleranties.

Wanneer die draagweg niet vroeg wordt ontworpen, verschijnt hij later alsnog: als zichtbare balk, extra kolom, dikkere rand, barst in afwerking of complex montageprobleem. Goede engineering maakt de krachtwerking niet noodzakelijk zichtbaar, maar wel controleerbaar.

Vervormingscontrole bij slanke details

Slanke elementen zijn vaak sterk genoeg in de uiterste grenstoestand, maar gevoelig in bruikbaarheid. Doorbuiging, rotatie, trilling, scheurvorming en relatieve beweging tegenover gevel, glas of afwerking kunnen maatgevend zijn. Een millimeter vervorming op de verkeerde plaats kan architecturaal meer schade geven dan een grote veiligheidsreserve oplost.

Dit geldt voor betonranden, stalen lateien, houten liggers, uitkragende terrassen, luifels en grote schuiframen. Het detail moet daarom toleranties opnemen: wat mag bewegen, wat moet vrij blijven, waar zit een glijlaag, waar zit een voeg, en welk element mag nooit als onbedoelde steun gaan werken?

Explicitering van niet-zichtbare belastingsoverdrachten

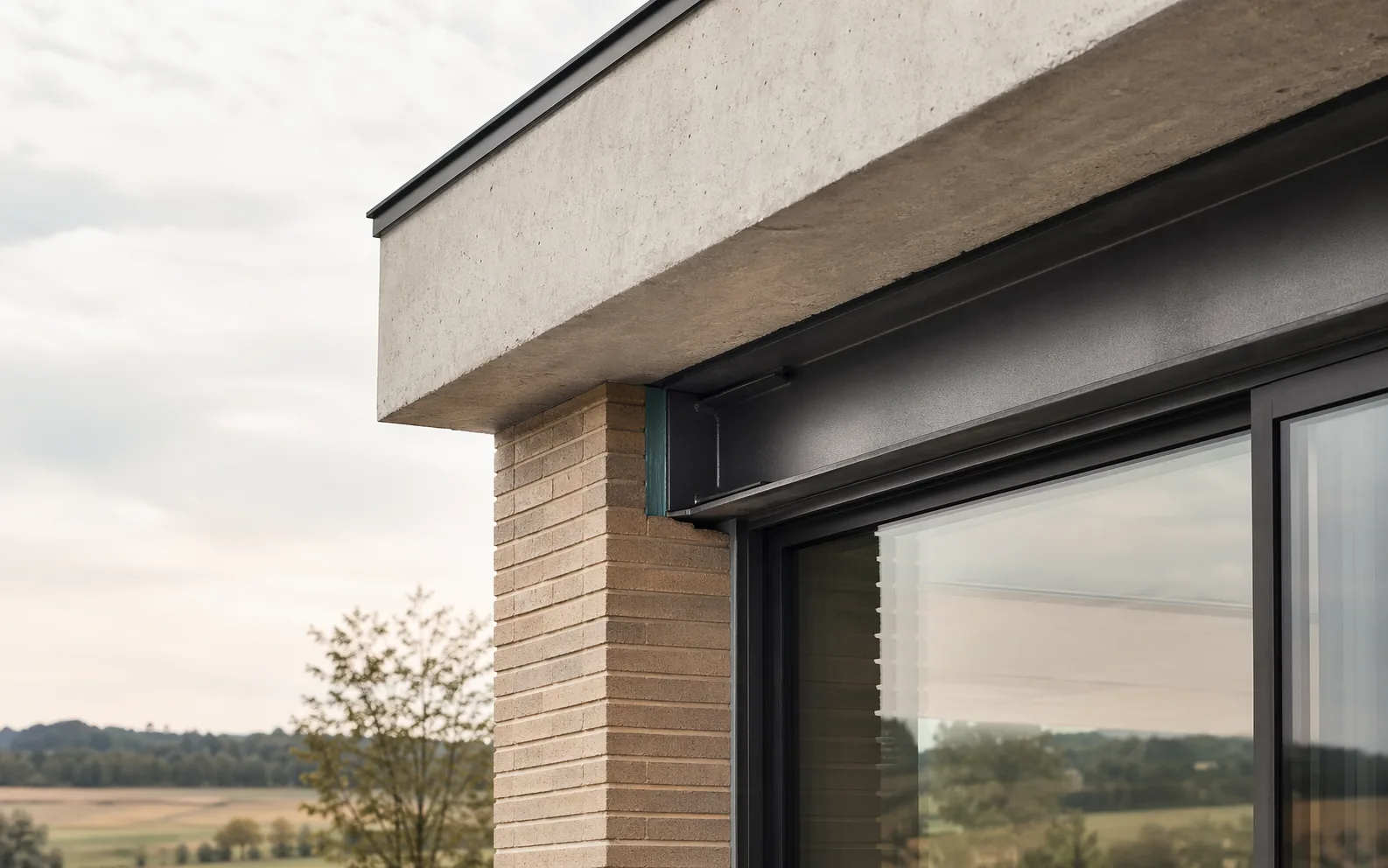

Architectuur zoekt vaak continuïteit: doorlopende plafonds, gevelvlakken zonder zichtbare balken en open hoeken. Constructief ontstaan dan verborgen overdrachten. Een geveldrager, randbalk, portaal, onderslag of bovenliggende wand neemt krachten op die niet in het zicht zitten.

Verborgen betekent niet eenvoudig. De engineering moet opleggingen, torsie, lokale druk, doorbuiging, montage en inspecteerbaarheid aantonen. Een verborgen profiel dat niet kan worden geplaatst, beschermd of gecontroleerd, is geen goed detail.

• Koppel grote openingen vroeg aan het draagconcept van gevel en vloer.
• Controleer randdetails op torsie en lokale oplegreacties.
• Voorzie ruimte voor brandbescherming, corrosiebescherming en montage.
• Laat technische doorvoeren niet door kritieke krachtszones lopen zonder controle.

Compatibiliteit tussen bouwfysica en structurele werking

Een structureel detail ligt vaak op dezelfde plaats als een bouwfysisch detail: geveldrager, dakrand, balkon, plint, kelderwand, dorpel of aansluiting tussen binnen en buiten. Daar komen krachten, waterdichting, isolatie, damp, brand, akoestiek en toleranties samen.

Een goede oplossing zoekt geen afzonderlijk optimum per discipline. Een thermisch perfecte onderbreking die onvoldoende kracht overdraagt is onveilig; een sterke stalen console die koudebrug, condensatie of corrosie veroorzaakt is ook geen duurzaam detail. De waarde zit in de geïntegreerde oplossing.

Ontwerpworkflow voor betrouwbare architecturale details

De beste details ontstaan door vroeg een beperkt aantal kritieke zones te identificeren: open hoeken, grote overspanningen, dunne randen, uitkragingen, geveldragers, trapopeningen en aansluitingen op bestaande gebouwen. Per zone wordt de gewenste architecturale intentie gekoppeld aan krachtswerking, vervorming en uitvoering.

Daarna kunnen varianten worden vergeleken op zichtbaarheid, diepte, kost, risico, brand, bouwfysica en montage. Zo wordt engineering een ontwerpversterker: niet een late controle, maar een manier om architecturale scherpte technisch betrouwbaar te maken.
