Steunmuren en grondkeringssystemen in residentiële projecten

Typologie van steunmuren in residentiële projecten

In residentiële projecten komen steunmuren voor bij hellende terreinen, kelders, terrassen, opritten en aansluitingen op buurpercelen. De keuze van type wordt mee bepaald door hoogte, grondtype, beschikbare ruimte achter de muur en het beoogde uitzicht.

Veelgebruikte typologieën zijn zwaartekrachtmuren in beton of metselwerk (lage hoogtes), kraagmuren in gewapend beton (middelhoge), beschoeiingen in soldaatpalen, soilmix of secanspalen (diepe of bouwputtensituaties) en gewapende grond met geotextielen of geogrids. Elk type heeft eigen voor- en nadelen op uitvoering, kost en omgevingsimpact.

Gronddruk: actief, in rust of passief

Eurocode 7 onderscheidt drie hoofdtoestanden: actieve gronddruk (Ka) wanneer de muur naar voor kan bewegen, gronddruk in rust (K0) bij rigide muren, en passieve gronddruk (Kp) wanneer de muur naar de grond drukt. Voor woningmuren is de keuze afhankelijk van wandstijfheid en aanvaardbare beweging.

Een te lage K-aanname onderschat de belasting; een te hoge maakt het ontwerp onnodig duur. Realistische keuze vereist informatie over het werkelijke grondgedrag, wat vaak voorkomt uit CPT-resultaten gecombineerd met boringen of laboratoriumproeven.

• Onderscheid actieve, ruststand en passieve gronddruk per geometrie en wandgedrag.
• Voeg verkeers-, gebouw- of opslagbelastingen achter de muur toe als surcharge.
• Beoordeel wateropbouw en hydrostatische druk wanneer drainage onzeker is.
• Gebruik partiële factoren conform Eurocode 7 ontwerpcombinaties.

Controleregimes volgens Eurocode 7

Een steunmuur moet meerdere bezwijktoestanden weerstaan: kantelen om de teen, glijden over de basis, onvoldoende draagkracht onder de basis, hydraulisch bezwijken (piping, opdrijving) en globale glijding van het gronddoorslag. Eurocode 7 koppelt aan elk van die controles partiële factoren en ontwerpwaarden.

Daarnaast moet de structurele weerstand van de muur zelf worden gecontroleerd via Eurocode 2 of Eurocode 6. Voor gewapend betonmuren betekent dat buiging, dwarskracht, scheurwijdte en oplegreacties; voor metselwerksteunmuren ook excentriciteit en tweede orde-effecten.

Drainage en water achter de muur

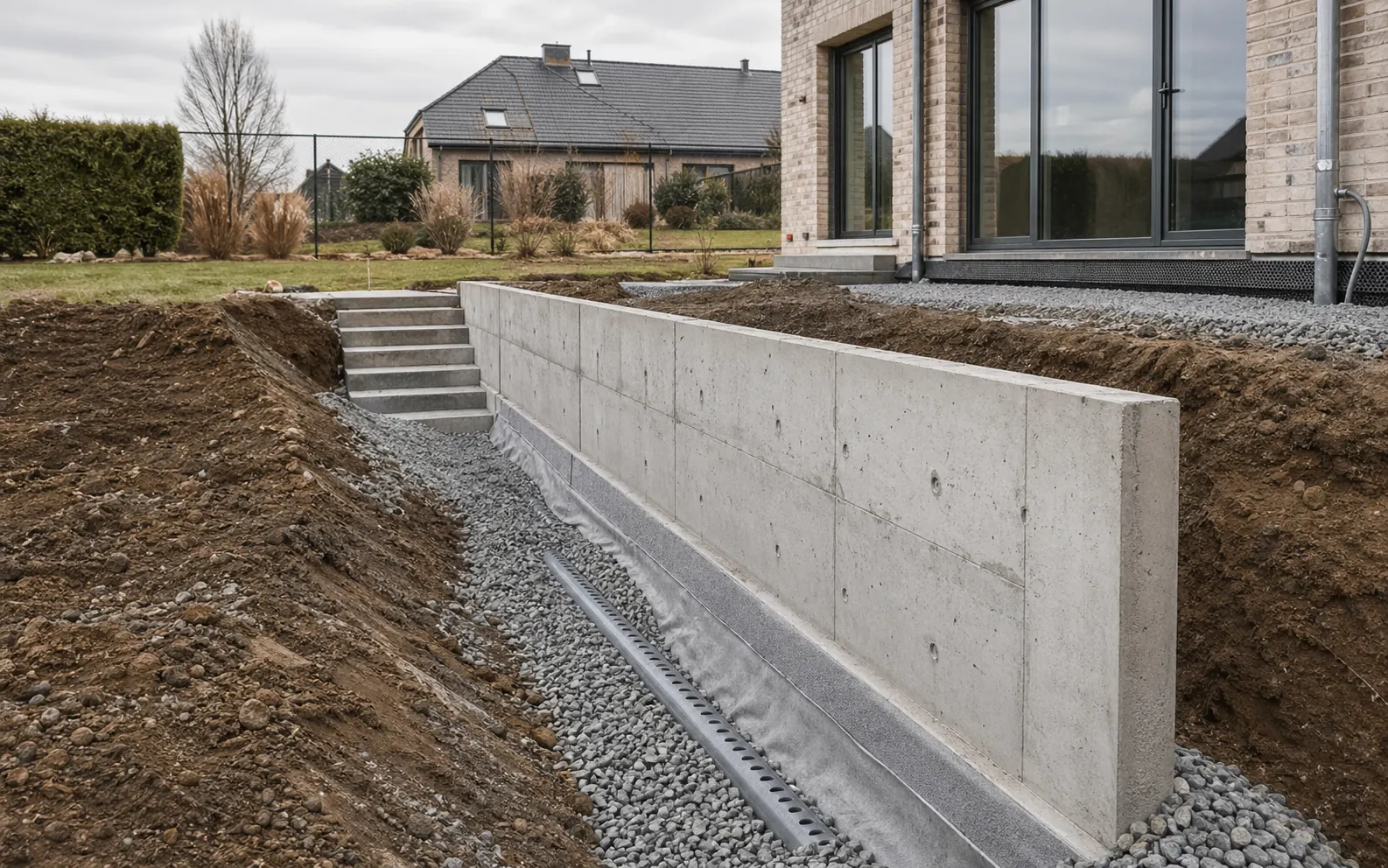

Wateropbouw achter een steunmuur kan de gronddruk verveelvoudigen. Een muur ontworpen voor droge actieve druk maar geconfronteerd met hydrostatische druk faalt vaak in de praktijk. Goede drainage met grindkern, drainagebuis en geotextiel is daarom een ontwerpvereiste, niet een optie.

Buildwise wijst in zijn artikelen over funderingen en bouwputten op het belang van drainage en bemaling tijdens uitvoering. De effectiviteit van drainage moet ook in de gebruiksfase blijven gewaarborgd, wat onderhoud en inspecteerbaarheid vraagt.

Omgevingsimpact en aansluiting op bestaande gebouwen

Een steunmuur naast een buurperceel kan zettingen, scheuren of ontwateringseffecten veroorzaken. Een nulstaat van naburige constructies vóór de werken is verstandig, en in sommige gevallen contractueel vereist. Tijdelijke beschoeiing en bemaling moeten zo worden ontworpen dat impact buiten het werkterrein beperkt blijft.

Voor steunmuren naast bestaande gebouwen kan een gefaseerde uitvoering met onderschoeiing of micropalen nodig zijn om bestaande funderingen te beschermen. De Buildwise-publicatie over onderschoeien blijft hier een nuttige referentie voor de uitvoeringsaanpak.
