Ontwerp van stalen liggers in woningprojecten

Profielkeuze op basis van weerstand, stijfheid en stabiliteit

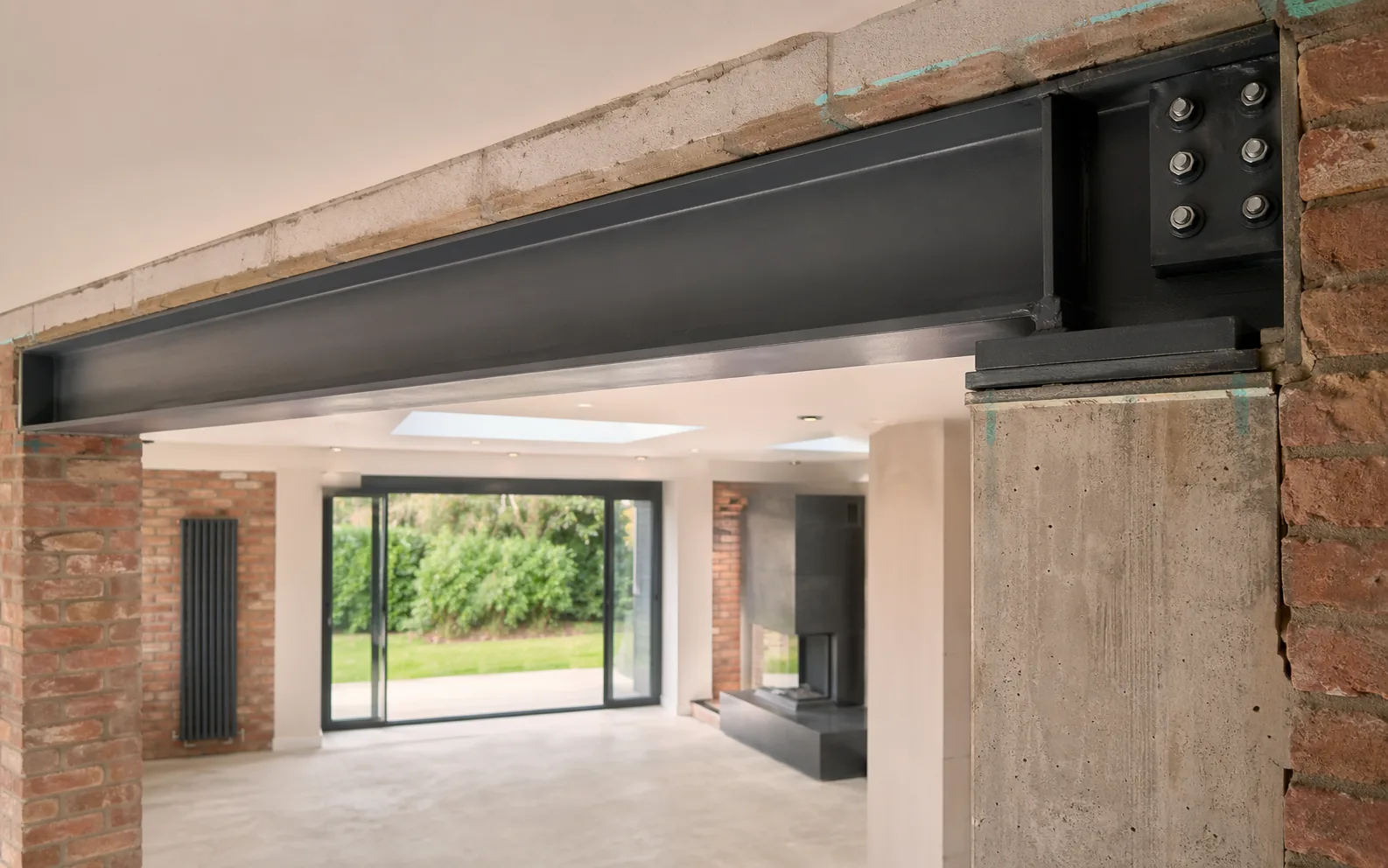

In woningprojecten worden stalen IPE-, HEA- of HEB-profielen vaak gebruikt om wanden te vervangen, grote raamopeningen te maken of overspanningen te vergroten. Een tabelwaarde voor buigweerstand is daarbij slechts één onderdeel van het ontwerp. Het profiel moet passen bij belasting, overspanning, steunvoorwaarden, zijdelingse ondersteuning en vervormingseisen.

Eurocode 3 behandelt staalconstructies volgens de beginselen van EN 1990. Voor een woning betekent dat niet dat elk detail complex moet worden, maar wel dat de relevante grenstoestanden expliciet moeten worden gecontroleerd. Een ogenschijnlijk ruim profiel kan alsnog ongeschikt zijn wanneer het onvoldoende zijdelings gesteund is of wanneer de oplegging te zwak is.

Doorbuiging en trillingen als bruikbaarheidscriteria

Staal heeft hoge sterkte, maar een relatief slank profiel kan merkbaar doorbuigen. Voor afwerking, schrijnwerk, beglazing en scheidingswanden is doorbuiging vaak belangrijker dan zuivere draagkracht. Een ligger boven een schuifraam of open leefruimte moet dus niet alleen veilig zijn, maar ook voldoende stijf.

Trillingen kunnen eveneens relevant zijn, vooral bij lichte vloeren die op een stalen ligger aansluiten. De combinatie van staal, hout of dunne betonvloeren vraagt beoordeling van massa, stijfheid en verbindingen. Comfort is een structureel criterium wanneer gebruikers de vervorming voelen of wanneer afwerking schade krijgt.

Kipstabiliteit en zijdelingse steun

Een stalen ligger onder buiging kan zijdelings uitknikken en torderen wanneer de drukflens onvoldoende gesteund is. Dit mechanisme, vaak aangeduid als kip of lateral torsional buckling, kan de weerstand sterk beperken. Het is vooral relevant bij slanke profielen, lange ongestutte lengtes, excentrische belasting en montagefasen waarin de vloer nog niet verbonden is.

Zijdelingse steun mag niet worden verondersteld zonder detail. Een vloer, wand of plaat kan alleen als steun werken wanneer de verbinding, stijfheid en uitvoeringsvolgorde dat toelaten. Bij renovatie is dit extra belangrijk omdat bestaande materialen niet altijd de verwachte schijfwerking leveren.

Maatgevende invloed van opleggingen en verbindingen

Een stalen ligger is maar zo betrouwbaar als zijn opleggingen. Lokale druk in metselwerk, opleglengte, excentriciteit, ankerdetail, kolomvoet en drukverdeling moeten samen worden bekeken. Een hoge reactiekracht op een smalle muurzone kan meer risico vormen dan de buiging in het staalprofiel.

Ook verbindingen vragen ontwerp: bouten, lassen, kopplaten, ribben, inklemming of scharnierende aansluiting. Een detail dat in het rekenmodel als scharnier wordt beschouwd, mag op de werf niet per ongeluk een ongunstige gedeeltelijke inklemming of excentriciteit veroorzaken.

Brand, corrosie, bouwknopen en montage

Staal verliest bij hoge temperatuur snel stijfheid en sterkte, waardoor brandbescherming in veel situaties noodzakelijk is. Daarnaast zijn corrosie, condensatie, thermische bruggen en akoestische overdracht relevant wanneer staal door gevels, buitenruimtes of vochtige zones loopt.

Montage bepaalt de praktische haalbaarheid: gewicht, hijsmogelijkheid, toleranties, tijdelijke ondersteuning, inkassingen, volgorde van ondersabelen en controle na plaatsing. Een goed ontwerp beschrijft niet alleen welk profiel nodig is, maar ook hoe het veilig en controleerbaar in het gebouw geraakt.

Geraadpleegde referenties

Eurocode 0: Grondslag voor het constructief ontwerp Buildwise Constructieve Eurocodes
Eurocode 0 definieert de algemene principes voor grenstoestanden, veiligheid, gebruiksgeschiktheid en betrouwbaarheid.
Eurocode 1: Belastingen op constructies Buildwise Constructieve Eurocodes
Eurocode 1 beschrijft de relevante belastingen op constructies, waaronder eigengewicht, opgelegde belastingen, wind, sneeuw, thermische belastingen en uitvoeringsbelastingen.
Eurocode 3: Ontwerp en berekening van staalconstructies Buildwise Constructieve Eurocodes
Eurocode 3 is van toepassing op gebouwen en civieltechnische werken in staal en steunt op de beginselen van EN 1990.
