Ontwerp van paalfunderingen: paaltype, paalpuntniveau en uitvoeringsrisico’s

Paalontwerp als methode-afhankelijk ontwerp

Bij paalfunderingen is het paaltype geen detail na de berekening. Grondverdringende palen, schroefpalen, geboorde palen, micropalen en prefabpalen beïnvloeden de grond op verschillende manieren. De mobiliseerbare paalpuntweerstand en schachtwrijving hangen af van installatie, diameter, paalvoet, betonkwaliteit, grondverstoring en uitvoeringstoleranties.

Buildwise Dimensioneringsmethode 20 behandelt het grondmechanische ontwerp van axiaal belaste palen en micropalen op basis van statische sonderingen. De kern daarvan is dat paalontwerp niet enkel een correlatie met qc is, maar een ontwerp binnen een Belgisch kwaliteits- en toepassingskader.

Keuze van paalpuntniveau en draagkrachtige laag

Het paalpuntniveau wordt vaak te snel gekozen op basis van een piek in conusweerstand. Een betrouwbare keuze vraagt beoordeling van laagdikte, continuïteit tussen sonderingen, risico op dunne harde lagen boven slappe pakketten, paalpuntvervorming en uitvoerbaarheid. Een hoge qc over een korte dikte is niet noodzakelijk een goede paalpuntlaag.

Bij heterogene profielen is ruimtelijke variatie belangrijk. Een paalpuntniveau dat in één sondering gunstig lijkt, kan elders in een overgangszone vallen. Daarom moet de paalconfiguratie worden afgestemd op meerdere CPT’s, bouwkundige lasten en mogelijke tolerantie in uitvoering.

• Controleer draagkrachtige laagdikte onder paalpuntniveau.
• Beoordeel negatieve kleef bij samendrukbare lagen of ophogingen.
• Controleer paalgroepwerking en onderlinge beïnvloeding.
• Verifieer dat het gekozen paaltype het gewenste niveau uitvoerbaar kan bereiken.

Uitvoeringsinvloeden die het ontwerp kunnen wijzigen

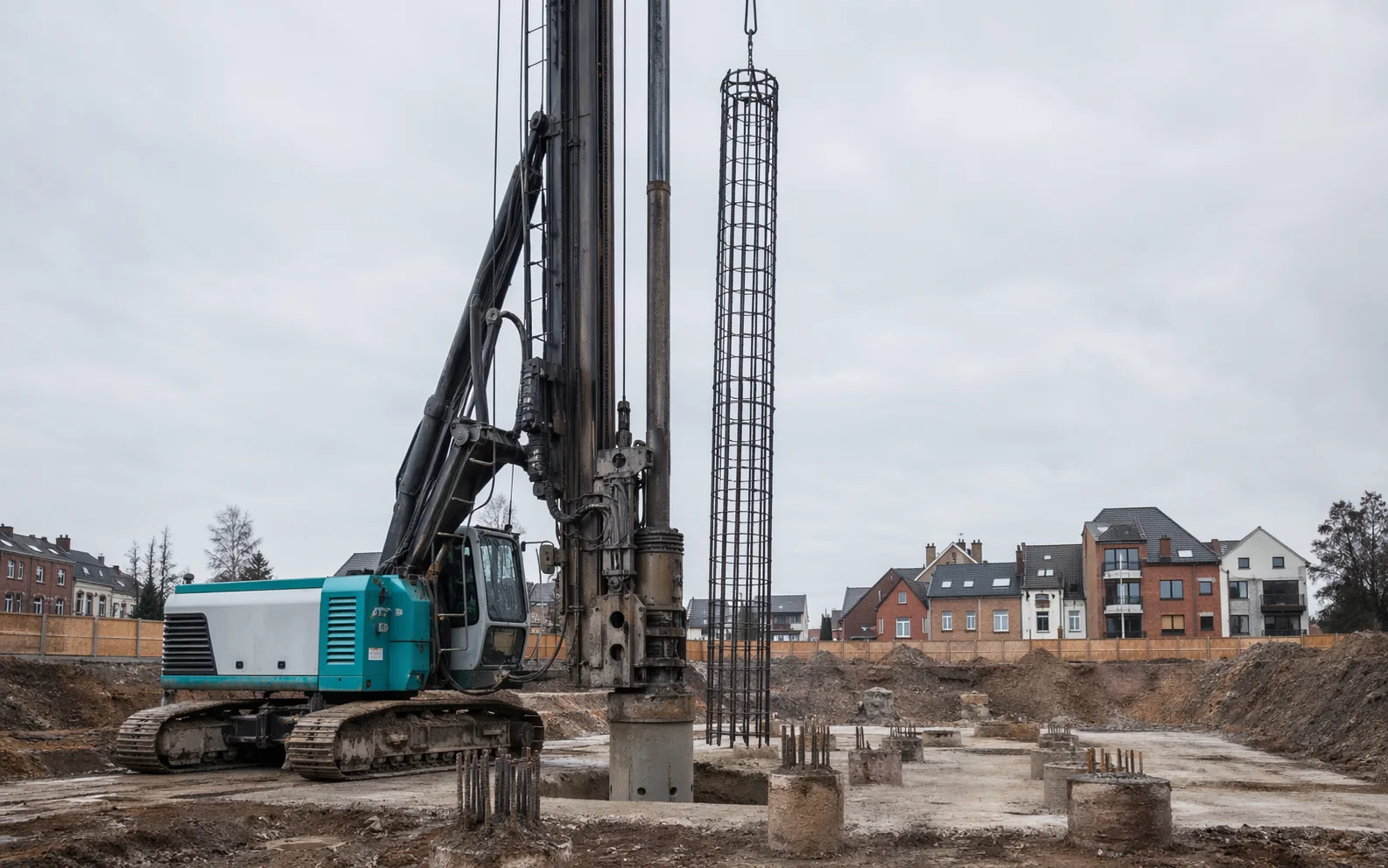

Paaluitvoering kan grond verdichten, ontspannen, verdringen of verstoren. Trillingen kunnen hinder of schade veroorzaken. Grondverdringing kan nabijgelegen funderingen beïnvloeden. Boorprocessen kunnen instorting, ontspanning of vermenging veroorzaken. Micropalen vragen aandacht voor groutkwaliteit, injectiedruk en aansluiting op de bestaande constructie.

Een ontwerp dat deze effecten negeert, kan in de praktijk kwetsbaar zijn. De keuze van paalsysteem moet rekening houden met nabijgelegen gebouwen, toegang, werkplatform, grondwater, geluids- en trillingsbeperkingen, en controleerbaarheid van de uitvoering.

Controle, proefbelasting en kwaliteitsborging

Kwaliteitsborging is niet beperkt tot een paalstaat. Afwijkingen in paaldiepte, betonvolume, boorparameters, groutverbruik, helling, paalkopniveau of weigering kunnen ontwerpbetekenis hebben. Voor kritieke projecten kunnen proefbelastingen of integriteitsproeven nodig zijn.

De ontwerpdocumenten moeten daarom niet alleen rekenresultaten bevatten, maar ook uitvoeringscriteria: minimale diepte, aanvaardbare afwijkingen, stopcriteria, registratie-eisen en acties bij afwijkingen. Dat maakt het ontwerp controleerbaar op de werf.
