Structurele beoordeling bij het verwijderen van dragende wanden

Opname en interpretatie van de bestaande structuur

Bij renovaties is het grootste risico vaak niet de berekening van een nieuwe balk, maar het verkeerd begrijpen van de bestaande draagstructuur. Een wand kan lasten dragen van vloerbalken, betonplaten, daken, schouwen, gevels of bovenliggende wanden die niet exact boven elkaar staan. Ook een wand die op het eerste gezicht licht lijkt, kan onderdeel zijn van de horizontale stabiliteit of van de ondersteuning tijdens vroegere verbouwingen.

Een verantwoord ontwerp start daarom met opname: vloerrichting, wanddiktes, materiaal, openingen, scheuren, oplegniveaus, kruipruimtes, keldermuren en zichtbare doorbuigingen. Plannen zijn nuttig, maar bij bestaande gebouwen moeten ze worden getoetst aan de werkelijke toestand. Zeker bij oudere woningen zijn latere aanpassingen niet altijd op plan terug te vinden.

• Bepaal welke vloeren, wanden en dakzones op de te verwijderen wand afdragen.
• Controleer of de wand ook bijdraagt aan windstabiliteit, schijfwerking of schoorwerking.
• Verifieer materiaal en dikte in plaats van alleen op planlegendes te vertrouwen.
• Beschouw scheuren en bestaande vervormingen als informatie over eerdere belastingpaden.

Ontwerp van de nieuwe draagweg

Wanneer een dragende wand verdwijnt, moet de last worden overgenomen door een ligger, portaal, betonbalk, samengestelde structuur of alternatieve wandlijn. De berekening omvat de uiterste grenstoestand, maar ook gebruiksgeschiktheid. Een balk die sterk genoeg is, kan nog steeds onaanvaardbaar doorbuigen, scheurvorming in afwerking veroorzaken of vloertrillingen versterken.

De keuze tussen staal en beton is geen zuiver esthetische beslissing. Een stalen I-profiel kan slank en snel uitvoerbaar zijn, maar vraagt aandacht voor zijdelingse kipstabiliteit, brandbescherming, oplegging en verbinding. Een betonbalk kan gunstig zijn voor brand en massa, maar vraagt bekisting, wapening, uitharding en voldoende bouwhoogte. Soms is een portaal of kolom beter dan een extreem diepe ligger.

Opleggingen, lokale druk en funderingsreacties

Een nieuwe ligger concentreert lasten op twee of meer steunpunten. Waar vroeger een wand over meerdere meters druk verdeelde, komen nu hoge lokale oplegreacties terecht op metselwerk, beton, kolommen of funderingen. Die lokale belasting kan maatgevend zijn, zelfs wanneer het profiel zelf voldoende capaciteit heeft.

Daarom moeten opleglengte, drukverdeling, eventueel verdeelbeton, kolomvoet, onderliggende wand en fundering worden gecontroleerd. Bij renovatie is dit vaak de stap die de uitvoerbaarheid bepaalt. Een grote open ruimte boven een zwakke kelderwand of oude fundering kan technisch mogelijk zijn, maar alleen wanneer de geconcentreerde reacties verantwoord naar beneden worden gebracht.

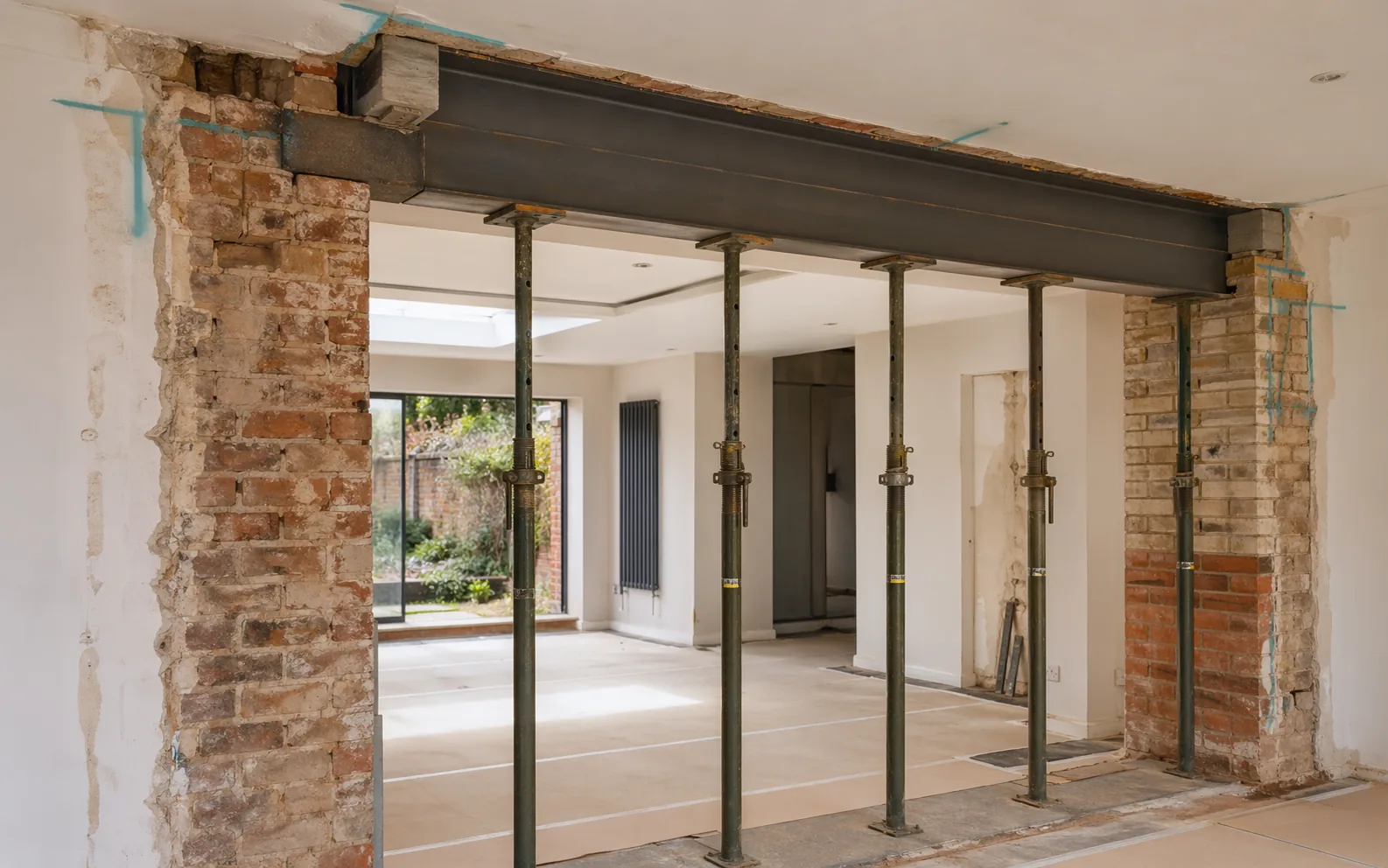

Tijdelijke ondersteuning als afzonderlijke ontwerptoestand

Tijdens de werken bestaat de definitieve draagweg nog niet. De wand wordt geopend, de bestaande ondersteuning verandert en lokale zones kunnen tijdelijk meer last krijgen dan in de eindsituatie. Stempels, naaldliggers, werkvolgorde en fasering moeten daarom apart worden bekeken.

Eurocode 1 behandelt ook belastingen tijdens uitvoering. In de praktijk betekent dit dat tijdelijke werken rekening moeten houden met bouwlasten, gedeeltelijke afbraak, dynamische invloeden, excentriciteiten en de sterkte van bestaande vloeren waarop stempels worden geplaatst. Een correcte definitieve balk maakt een onveilige uitvoeringsfase niet veilig.

Invloed van ontwerpvarianten op kost en afwerking

Architecturaal wordt vaak gevraagd naar een vlak plafond zonder zichtbare ligger. Dat kan soms via een verzonken profiel, samengestelde oplossing of bovenliggende draagwerking, maar elke oplossing heeft gevolgen voor uitvoering, akoestiek, brandweerstand, technieken en budget.

De meest robuuste aanpak is om de gewenste ruimtelijke kwaliteit vroeg te koppelen aan een beperkt aantal constructieve varianten. Dan kan de bouwheer bewust kiezen tussen balkhoogte, kolompositie, kost, werfrisico en afwerkingsniveau, in plaats van pas tijdens uitvoering geconfronteerd te worden met een noodoplossing.
