Laterale stabiliteit van woningen onder windbelasting en schijfwerking

Horizontale belastingen naast verticale belastingafdracht

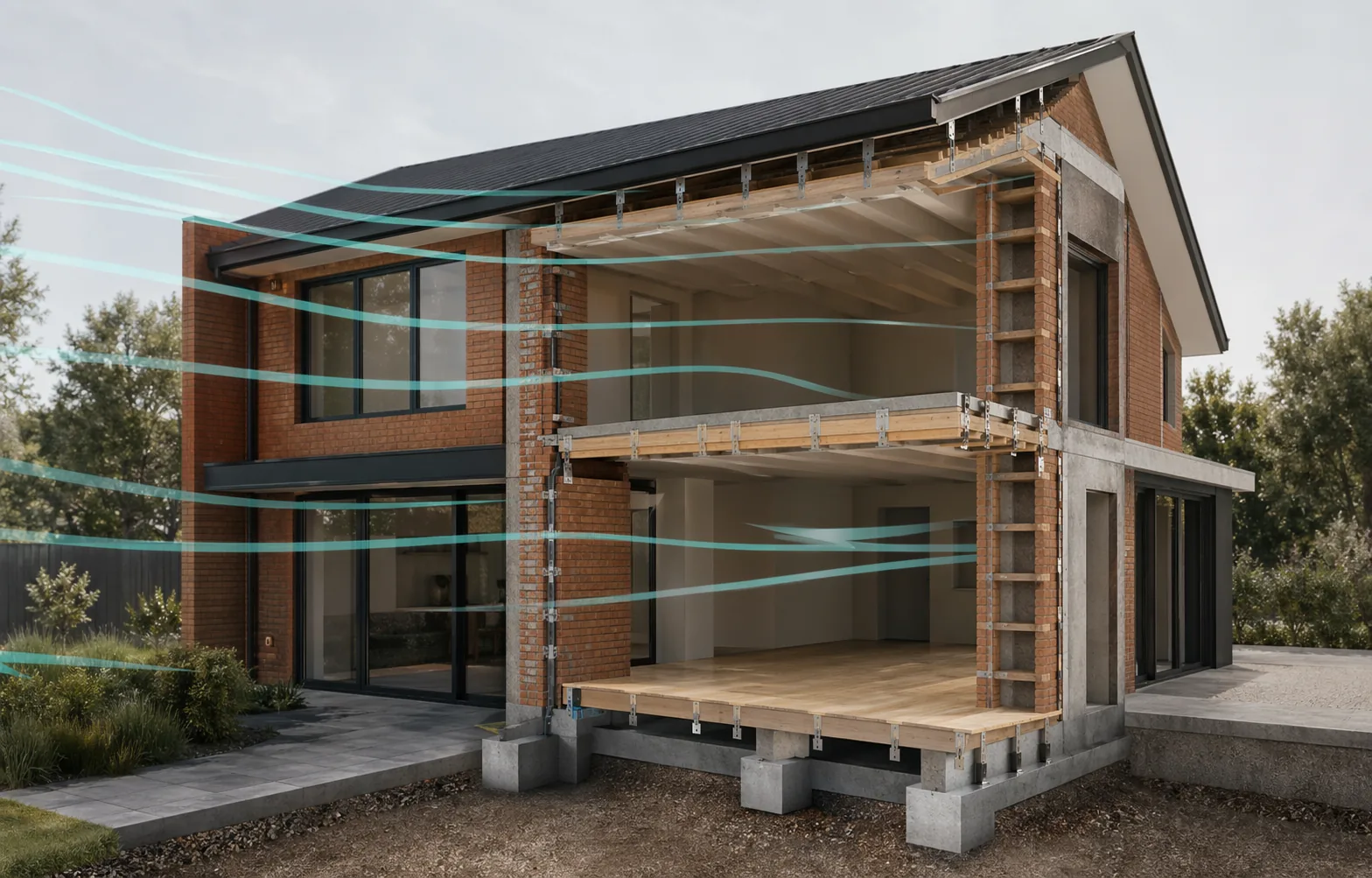

Veel ontwerpbeslissingen in woningbouw vertrekken vanuit verticale lasten: vloeren, wanden, daken en funderingen. Laterale stabiliteit wordt daardoor soms onderschat. Toch veroorzaken wind, scheefstand, excentrische belastingen en bouwtoleranties horizontale krachten en momenten die via een sluitend stabiliteitssysteem moeten worden opgenomen.

Eurocode 1 behandelt onder meer windbelasting als actie op constructies. Voor een woning betekent dit dat gevels, daken, vloeren en wanden samen moeten werken. De vraag is niet alleen of een wand de verticale last draagt, maar ook of het gebouw als geheel niet schuift, kantelt of verdraait.

Het stabiliteitssysteem bestaat uit schijven, wanden en verbindingen

Een stabiel gebouw heeft horizontale elementen die krachten verzamelen en verticale elementen die ze afdragen. Vloeren en daken kunnen als schijven werken wanneer ze voldoende stijf zijn en goed verbonden worden. Wanden, kernen, portalen of schoorverbanden nemen de horizontale reacties over en leiden ze naar de fundering.

De zwakke schakels zitten vaak in de verbindingen: aansluiting vloer-wand, dak-gevel, balk-wand, geveldrager-kern of houtskelet-metselwerk. Zonder betrouwbare verbinding is er geen sluitende draagweg, ook al lijken de afzonderlijke elementen voldoende sterk.

• Controleer of vloeren en daken daadwerkelijk als schijf kunnen functioneren.
• Voorzie voldoende stabiliteitswanden in beide hoofdrichtingen.
• Beperk torsie door stijfheid evenwichtig over de plattegrond te verdelen.
• Ontwerp trekkrachten, verankeringen en opleggingen als onderdeel van hetzelfde systeem.

Invloed van grote open gevels op stabiliteitsgedrag

Architecturale keuzes zoals brede schuiframen, hoekramen, open leefruimtes en weinig binnenwanden zijn perfect mogelijk, maar ze verminderen vaak het aantal effectieve stabiliteitswanden. De resterende wanden krijgen dan meer horizontale belasting en de plattegrond kan torsiegevoelig worden.

Een open gevel moet daarom vroeg worden beschouwd als structurele randvoorwaarde. Soms volstaat een betere verdeling van wandlengtes. Soms zijn portalen, stalen kaders, stijve kernen, schijfdetails of zwaardere verbindingen nodig. Later gekozen oplossingen zijn meestal zichtbaarder en duurder.

Metselwerk, puntgevels en tijdelijke stabiliteit

Metselwerkwanden kunnen zowel verticale als horizontale functies hebben, maar ze vragen voldoende dikte, steun, verbinding en uitvoering. Buildwise wijst specifiek op de stabiliteit van puntgevels uit metselwerk en op het belang van ontwerp, verbinding met daktimmerwerk of verstijvingsmuren, en tijdelijke schoring tijdens de werken.

Tijdelijke stabiliteit is hierbij essentieel. Een puntgevel die in de eindsituatie door het dak of dwarswanden wordt gesteund, kan tijdens de bouw vrijstaand en kwetsbaar zijn. Het uitvoeringsstadium moet daarom apart worden beoordeeld.

Overdracht van horizontale stabiliteitskrachten naar de fundering

Horizontale krachten verdwijnen niet in de wanden. Ze veroorzaken schuifkrachten, trek-drukparen, kantelmomenten en lokale funderingsreacties. Bij lichte structuren, open gevels of beperkte wandlengtes kunnen ankers, funderingsbalken en grondcontact bepalend worden.

Een correct stabiliteitsontwerp koppelt daarom bovenbouw en fundering. Het controleert niet alleen de wandcapaciteit, maar ook de verankering, funderingsdruk, eventuele trek, globale schuifweerstand en vervormbaarheid van de ondergrond.
