Systeeminteractie tussen funderingsontwerp en stabiliteitsontwerp

Constructief systeemgedrag en ontwerpsequentie

In veel projecten worden stabiliteit en fundering sequentieel behandeld: eerst een draagstructuur, daarna een funderingsadvies, en pas later een uitvoeringsdetail. Dat lijkt efficiënt, maar het verbergt de belangrijkste koppeling. De fundering ontvangt geen abstracte belasting, maar het resultaat van een volledig structureel systeem met eigen stijfheden, herverdelingsmogelijkheden en uitvoeringsbeperkingen.

Eurocode 7 beschouwt geotechnisch ontwerp als onderdeel van de veiligheid, bruikbaarheid en duurzaamheid van geotechnische constructies. Voor gebouwen betekent dit dat de draagweg van dak tot ondergrond consistent moet zijn. Een kolomreactie, wandlijn of funderingsbalk mag niet los worden gelezen van de bodemstijfheid en van de zettingsgevoeligheid van de ondergrond.

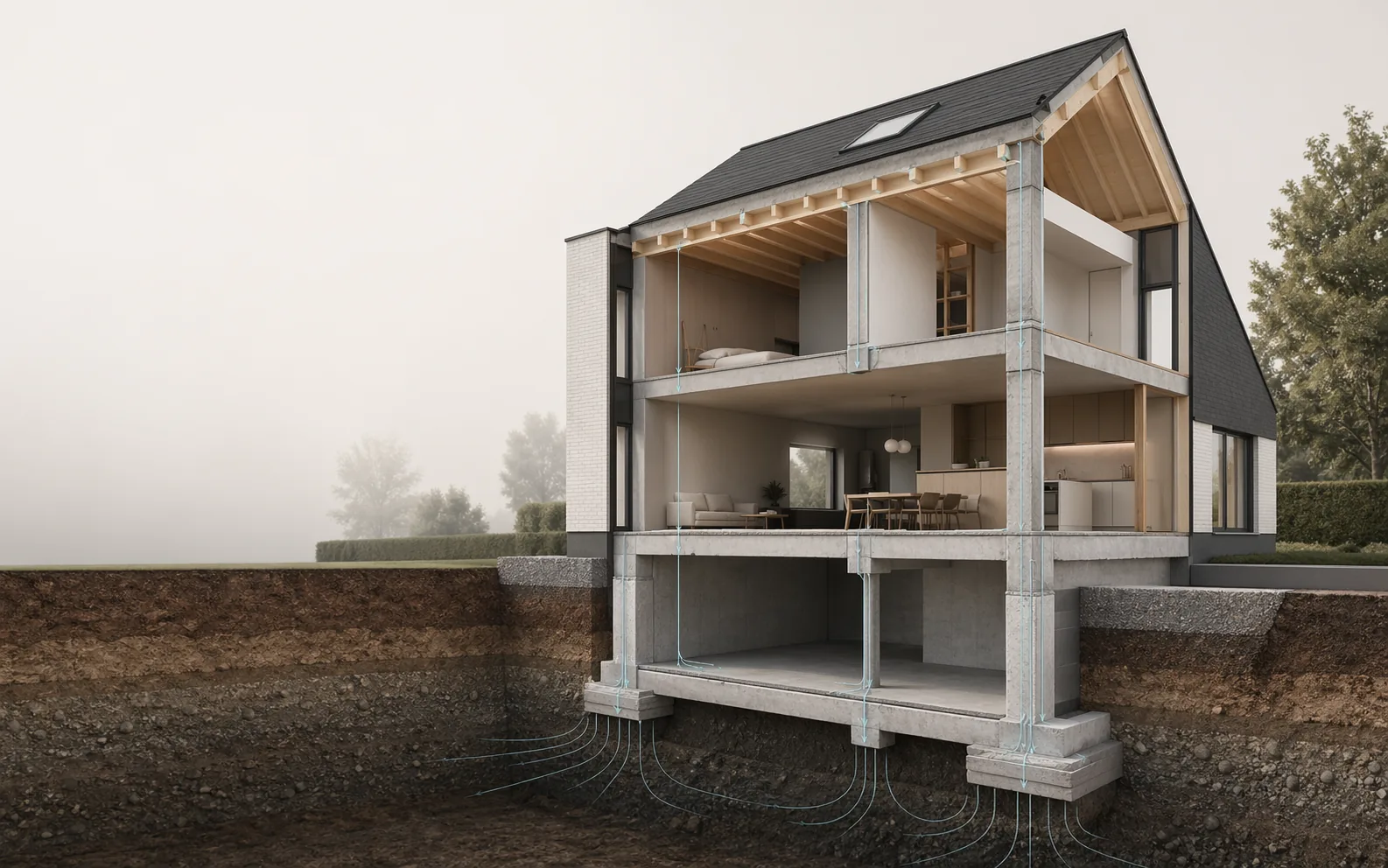

Stijfheidsinteractie tussen bovenbouw, fundering en bodem

De krachtsverdeling in een gebouw is afhankelijk van relatieve stijfheid. Een stijve funderingsplaat kan lasten anders verdelen dan afzonderlijke stroken of poeren. Een stijve betonwand op een samendrukbare laag kan lokale zettingen beperken maar elders extra momenten genereren. Omgekeerd kan een flexibele bovenbouw zettingsverschillen opnemen zonder schade, terwijl een stijve gevel of trappenkern scheurvorming kan concentreren.

Daarom is het onvoldoende om enkel draagvermogen te controleren. De bruikbaarheidsgrenstoestand, met name totale en differentiële zetting, rotatie en horizontale verplaatsing, is vaak maatgevend voor residentiële en middelgrote gebouwen. Een juiste modellering vraagt dat de ingenieur zowel de grondreactie als de structurele herverdeling begrijpt.

• Funderingstype en funderingsstijfheid beïnvloeden kolom- en wandreacties.
• Bodemstijfheid beïnvloedt momenten, schuifkrachten en scheurvorming in de bovenbouw.
• Dilataties, funderingssprongen en lokale verdikkingen moeten worden beoordeeld op systeemniveau.

Uitvoeringsvolgorde als onderdeel van het ontwerp

Een geïntegreerd ontwerp houdt ook rekening met de volgorde van uitvoering. Grondwerk, tijdelijke ontgravingen, bemaling, fasering van betonstort, tijdelijke schoringen en belastingsopbouw kunnen tijdelijke situaties veroorzaken die strenger zijn dan de eindtoestand. Dit is vooral relevant bij kelderconstructies, verbouwingen, onderschoeiingen en projecten naast bestaande gebouwen.

Wanneer fundering en stabiliteit apart worden bekeken, worden tijdelijke effecten vaak te laat zichtbaar. Een ontwerp dat theoretisch voldoende is in eindtoestand kan onveilig of schadegevoelig worden tijdens uitvoering. De veilige oplossing is niet noodzakelijk zwaarder, maar wel beter afgestemd op bouwfasering, toleranties en controlepunten.

Optimalisatie met behoud van robuustheid

Een geïntegreerde aanpak laat toe om conservatisme gericht te vervangen door onderbouwde keuzes. Soms kan een funderingsplaat dunner of eenvoudiger worden wanneer de bovenbouw gunstig herverdeelt. Soms toont dezelfde analyse dat een ogenschijnlijk goedkope fundering lokaal te gevoelig is voor rotatie of differentiële zetting.

De waarde van engineering ligt in deze differentiatie. Niet elk element moet maximaal conservatief worden ontworpen, maar elk element moet passen binnen een betrouwbare draagweg. Dat vraagt een ondergrondmodel, een stabiliteitsmodel en een uitvoeringsstrategie die elkaar controleren in plaats van tegenspreken.
