Ontwerpvoorwaarden voor funderingen op staal

Ontwerpprincipe van funderingen op staal

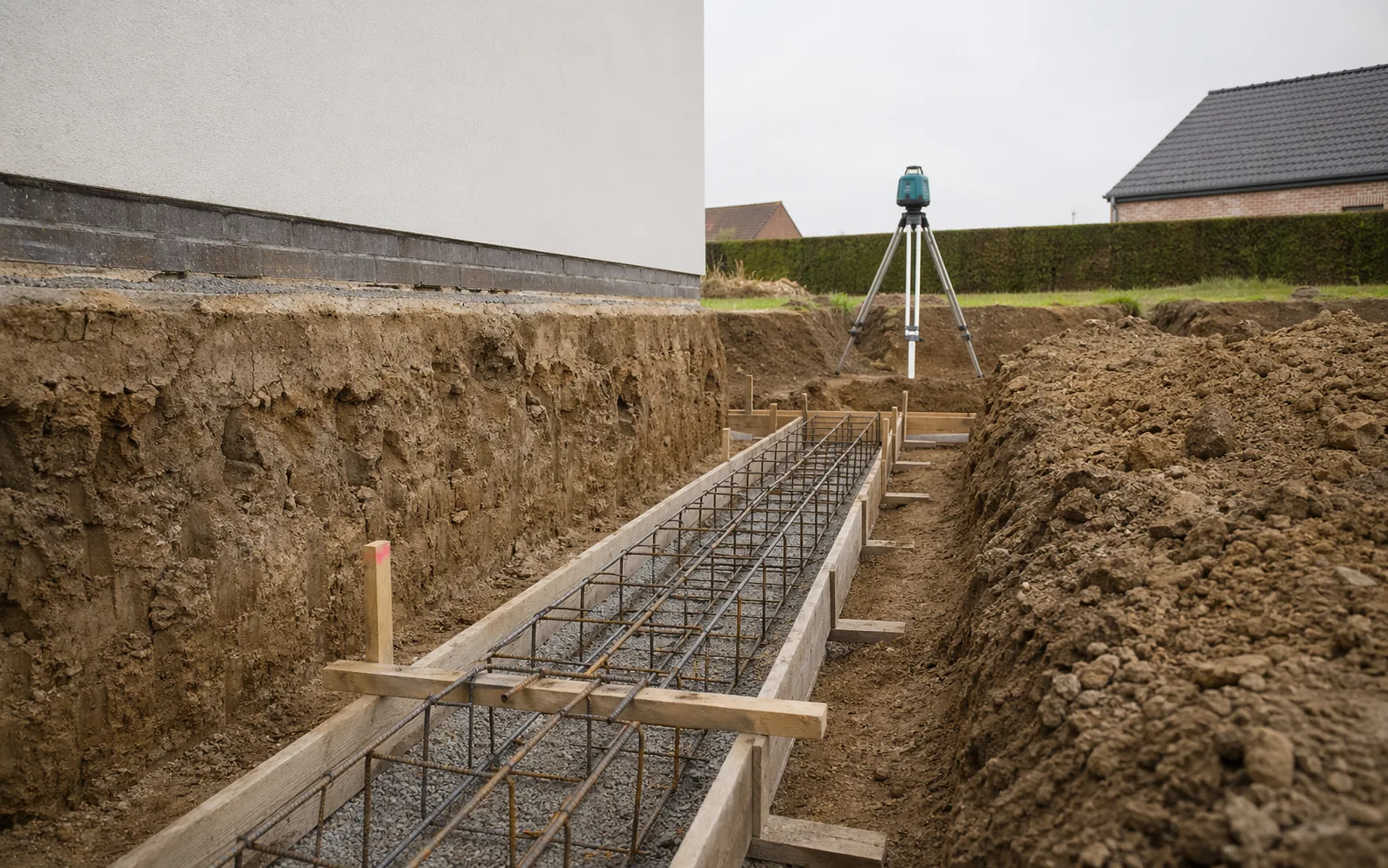

Een fundering op staal draagt lasten rechtstreeks af naar de relatief ondiepe ondergrond. De term verwijst niet naar het bouwmateriaal staal, maar historisch naar een voldoende draagkrachtige laag waarop rechtstreeks wordt gefundeerd, zonder diepe fundering. Typische vormen zijn stroken, poeren, funderingsbalken en platen.

Het ontwerp moet aantonen dat de ondergrond voldoende weerstand biedt tegen bezwijken en dat de vervormingen aanvaardbaar blijven. Eurocode 7 behandelt funderingen op staal als een eigen ontwerphoofdstuk, maar de nodige gegevens komen uit het bredere geotechnische onderzoek en uit de belasting- en stijfheidsverdeling van de bovenbouw.

Bodem- en projectvoorwaarden die gunstig zijn

Funderen op staal is vaak gunstig bij redelijk homogene zandige of stijve leem- en kleilagen op beperkte diepte, beperkte belastingen, voldoende funderingsbreedte en beperkte gevoeligheid voor differentiële zetting. Ook bij een stijve funderingsplaat kan een minder uniforme ondergrond soms nog verantwoord worden gebruikt.

Ongunstige signalen zijn slappe lagen vlak onder funderingsniveau, veen of organische lagen, heterogene ophogingen, diepe aanvulgrond, hoge of wisselende grondwaterstanden, erosie- of uitspoelingsrisico, en sterke variatie tussen sonderingen.

• Controleer draagvermogen, glijden, kantelen en ponsachtig bezwijken.
• Controleer totale en differentiële zetting in de bruikbaarheidsgrenstoestand.
• Beoordeel grondwater, vorst, drainage, aanvulling en verstoring van de ontgravingsbodem.
• Stem funderingsniveau af op bestaande gebouwen, riolering, kelderzones en terreinprofilering.

Uitvoeringsrisico’s bij ondiepe funderingen

Een berekening op papier veronderstelt meestal een ongestoorde funderingsbodem. Op de werf kunnen regen, vertrapping, uitgraving onder het juiste niveau, onvoldoende verdichting van aanvullingen of openstaande sleuven de effectieve bodemkwaliteit verminderen. Vooral leem- en kleigronden kunnen gevoelig zijn voor verweking en structuurverlies.

Daarom is technische opvolging belangrijk: controle van funderingsniveau, bodemgesteldheid na ontgraving, lokale afwijkingen, water op de bodem en aansluiting op bestaande funderingen. Indien de aangetroffen bodem afwijkt van het grondonderzoek, moet het ontwerp worden herbekeken in plaats van blind verder te bouwen.

Technische criteria voor alternatieve funderingssystemen

Paalfunderingen, grondverbetering, een stijvere funderingsplaat of lastverdeling via funderingsbalken zijn aangewezen wanneer zettingen of lokale zwakke lagen niet aanvaardbaar beheerst kunnen worden. De keuze is niet binair. Vaak volstaat een hybride oplossing, bijvoorbeeld lokale grondverbetering onder hoge lasten of een plaatfundering die belasting spreidt.

De juiste vergelijking kijkt naar totale kost en risico. Een ogenschijnlijk goedkope fundering op staal kan duur worden als ze leidt tot overdimensionering, schade, vertraging, extra bemaling of discussie tijdens uitvoering. Omgekeerd is een paalfundering niet automatisch beter wanneer een goed onderbouwde ondiepe oplossing volstaat.
