Draagwegen in gebouwen als basis voor constructieve betrouwbaarheid

Belastingafdracht als basis van stabiliteitsontwerp

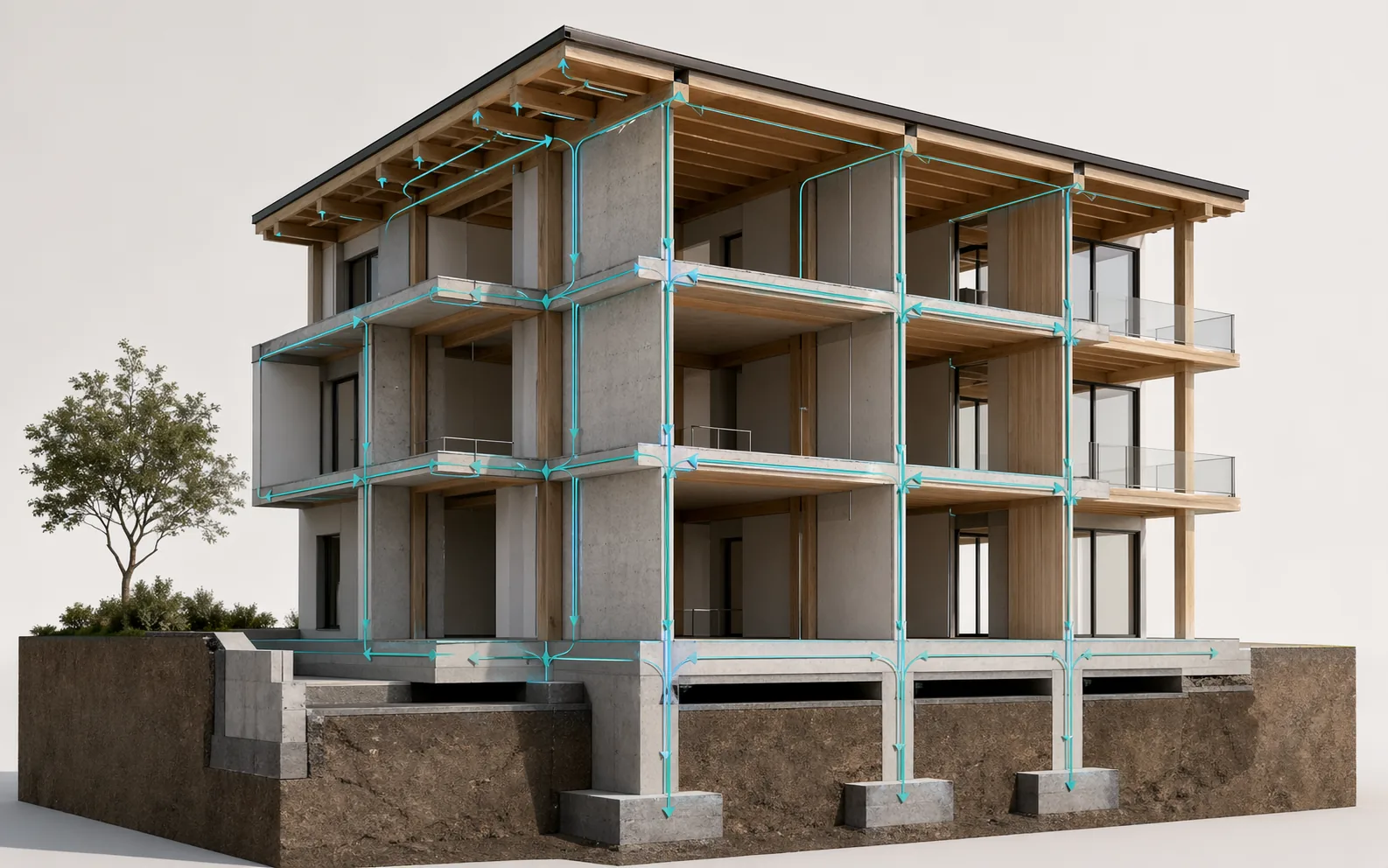

De kernvraag van stabiliteitsontwerp is eenvoudig maar streng: waar komt elke belasting vandaan, en via welke elementen bereikt ze de fundering? Eigengewicht, gebruiksbelasting, sneeuw, wind en lokale puntlasten moeten elk via een doorlopende draagweg worden afgevoerd. Zodra die draagweg onderbroken wordt, moet de constructie de last herverdelen via balken, platen, wanden, kolommen of schijven.

Eurocode 0 definieert het constructief ontwerp via grenstoestanden voor veiligheid, gebruiksgeschiktheid en betrouwbaarheid. Een draagweg is de praktische vertaling daarvan. Ze maakt zichtbaar welke elementen maatgevend zijn, waar vervormingen ontstaan en waar robuustheid nodig is wanneer een detail of ondersteuning afwijkt.

Verticale draagwegen: stapeling en overdracht

Architecturaal lijkt het soms aantrekkelijk om wanden, kolommen en openingen per verdieping vrij te plaatsen. Constructief ontstaan dan overdrachten: een wand die stopt boven een open leefruimte, een kolom die naast een kelderwand valt, of een geveldrager boven een grote raamopening. Die overdrachten vragen balken, onderslagen, verdikte vloeren of lokale wapening.

Een gestapelde structuur is niet automatisch minder architecturaal. Ze geeft net vrijheid op de juiste plaatsen omdat de hoofdlasten helder worden afgevoerd. Wanneer afwijkingen nodig zijn, kunnen ze bewust worden ontworpen in plaats van achteraf te worden opgelost met zware en zichtbare ingrepen.

• Laat dragende wanden, kolommen en kernen zoveel mogelijk boven elkaar doorlopen.
• Vermijd puntlasten op slanke vloerzones zonder duidelijke ondersteuning.
• Controleer overdrachtsbalken op sterkte, doorbuiging, scheurvorming en oplegdruk.
• Koppel verticale draagweg tijdig aan funderingsreacties en zettingsgevoeligheid.

Horizontale draagwegen: wind, schijfwerking en torsie

Gebouwen dragen niet alleen verticale lasten. Wind, scheefstand, excentriciteiten en soms seismische effecten veroorzaken horizontale krachten. Die moeten via vloerschijven, daken, wanden, kernen en verbindingen naar de fundering worden geleid.

Bij een woning kan de horizontale stabiliteit kwetsbaar worden door grote glaspartijen, open hoeken, weinig binnenwanden, lichte dakstructuren of asymmetrische plattegronden. Het gebouw kan dan torsiegevoelig worden: het verdraait omdat de stijfheid niet samenvalt met de resultante van de horizontale belasting.

Ontwerpwaarde voor architect en bouwheer

Een duidelijke draagweg bespaart niet alleen berekeningstijd. Ze vermindert balkhoogtes, conflicten met technieken, onverwachte kolommen, complexe wapening en discussies op de werf. Voor architecten betekent dit meer controle over ruimte, plafondhoogtes en detaillering.

Voor bouwheren betekent het minder onzekerheid. Een ontwerp waarin lasten logisch lopen, is beter controleerbaar, robuuster bij uitvoeringstoleranties en minder gevoelig voor late wijzigingen.
