Ontwerpcriteria voor gewapende betonvloeren: stijfheid, wapening en bruikbaarheid

Plaatdikte binnen het constructieve model

Een gewapende betonvloer werkt als plaat, balkstrook of combinatie daarvan afhankelijk van geometrie, opleggingen, continuïteit en belasting. Twee vloeren met dezelfde dikte kunnen totaal verschillend gedrag vertonen wanneer de ene een korte overspanning heeft en rondom gesteund is, terwijl de andere op enkele lijn- of puntsteunen rust.

Het ontwerp moet daarom vertrekken van het structurele model: draagrichting, overspanning, randvoorwaarden, belastingzones, doorlopende steunlijnen, eventuele inklemming en interactie met wanden of balken. Dikte volgt uit dat model, samen met wapening en detaillering.

Onderscheid tussen uiterste en bruikbaarheidsgrenstoestanden

In de uiterste grenstoestand wordt gecontroleerd of de vloer voldoende weerstand heeft tegen buiging, dwarskracht, pons en lokale effecten. In de bruikbaarheidsgrenstoestand wordt gekeken naar doorbuiging, scheurwijdte, trillingscomfort, waterdichtheid en schade aan afwerking.

In residentiële projecten zijn bruikbaarheidscriteria vaak bepalend. Een vloer kan voldoende draagvermogen hebben en toch te veel doorbuigen, waardoor scheidingswanden scheuren, deuren klemmen of plafonds zichtbaar vervormen. Buildwise beschrijft voor gewapend en voorgespannen beton dat doorbuigingscontrole zowel via vereenvoudigde als meer gedetailleerde methoden kan gebeuren, waarbij scheuren, kruip en krimp een rol spelen.

Pons, puntlasten en lokale effecten

Bij vlakke platen op kolommen of lokale steunpunten kan pons maatgevend zijn. De vloer faalt dan niet als een gewone buigbalk, maar door een lokaal doorponsmechanisme rond de steun. Extra dikte helpt soms, maar ponswapening, kolomkoppen, steunafmetingen of een andere draagstructuur kunnen nodig zijn.

Ook lokale puntlasten zijn relevant: zware haarden, trappen, technische toestellen, geveldragers, groene daken of geconcentreerde wandlasten. Zulke lasten moeten in de ontwerpfase worden gemeld. Achteraf een zware puntlast toevoegen op een ontworpen woonvloer is geen administratieve wijziging, maar een nieuwe structurele randvoorwaarde.

Openingen en technieken veranderen de krachtwerking

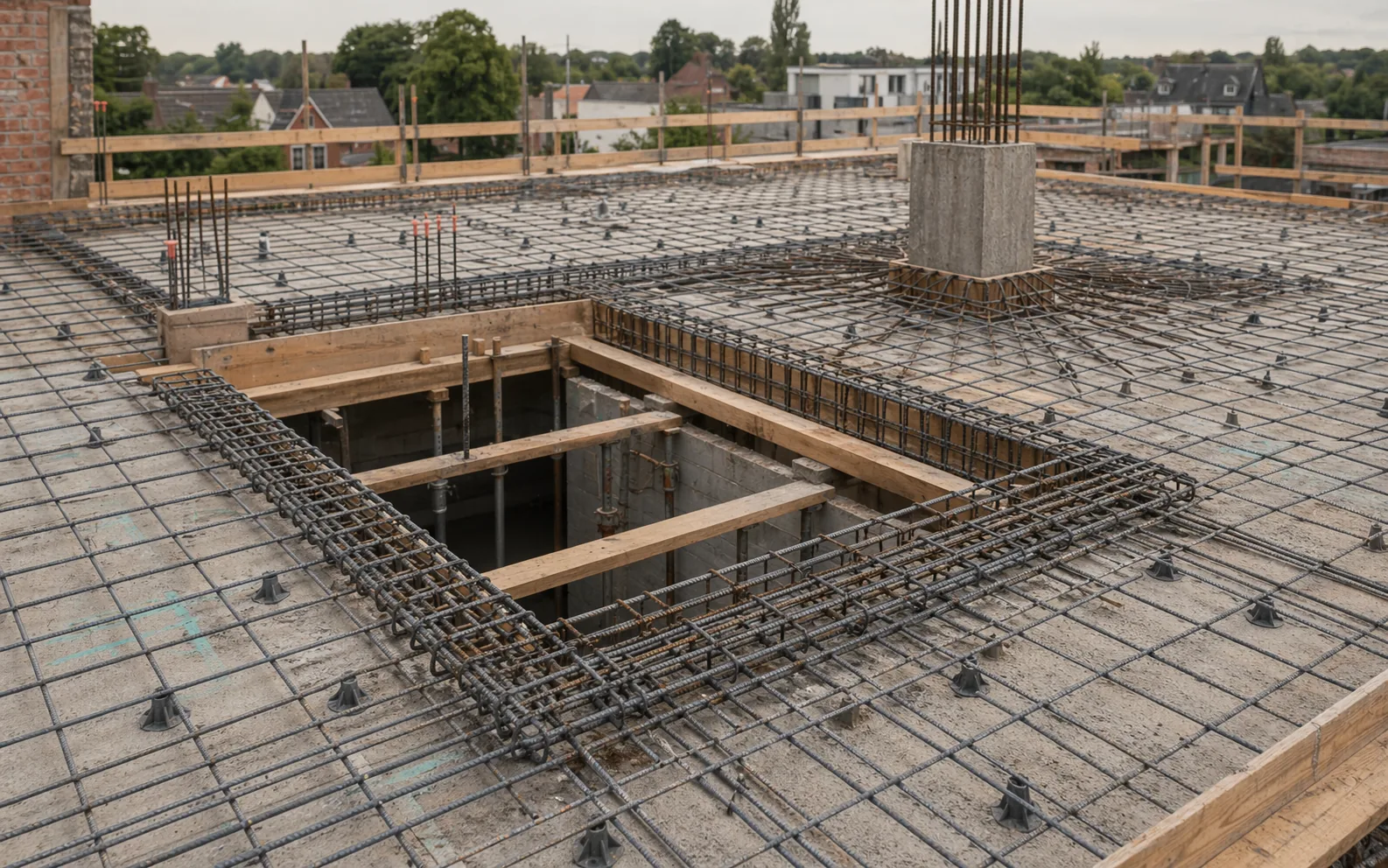

Sparingen voor trappen, schachten, ventilatie, leidingen of afvoeren onderbreken wapening en wijzigen de krachtsverdeling. Een opening naast een kolom, nabij een oplegging of in een zone met hoge momenten is veel kritischer dan dezelfde opening in een laag belaste zone.

Daarom moeten technieken en structuur vroeg worden afgestemd. Een goed plan geeft zones voor doorboringen, zones waar wapening niet mag worden onderbroken en details voor randwapening rond openingen. Dat voorkomt improvisatie op de werf.

• Leg trap- en schachtopeningen vast vóór wapening wordt gedetailleerd.
• Vermijd grote doorboringen nabij kolommen, balkopleggingen en steunlijnen zonder controle.
• Controleer lokale verdikkingen op impact op vloerverwarming, akoestiek en afwerking.
• Beschouw leidingdoorvoeren als structurele interfaces, niet als louter technische coördinatie.

Uitvoering beïnvloedt scheurvorming en duurzaamheid

Betonvloeren zijn gevoelig voor betondekking, wapeningspositie, stortvolgorde, nabehandeling, krimp, temperatuur en tijdelijke ondersteuning. Een goed berekende vloer kan minder goed presteren wanneer wapening verkeerd ligt, openingen worden verplaatst of ontkisting te vroeg gebeurt.

Een engineering-grade ontwerp vertaalt berekening naar uitvoerbare details: wapening die geplaatst kan worden, realistische dekking, duidelijke overlappen, inspecteerbare kritieke zones en een fasering die past bij de werf. Dat is het verschil tussen een correcte berekening en een betrouwbare vloer.
